USB/串口转换器或转换电缆安装技术方法

    USB转串口的转换器和转换电缆各有两种，分别适用于USB版本1.1和2.0，如图A-1所示。我们这里使用的是USBl.1版本的电缆，如图A-2所示。

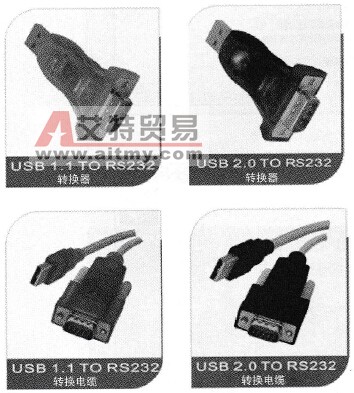

    图A-1    USB转串口转接器
    图A-2    转换电缆    将转换电缆的RS-232端与PLC下载电缆的一端连接好，再把转换电缆的USB端插入电脑的USB口，如图A-3所示。此时在电脑的桌面上会弹出一个对话框如同A-4所示。将转换电缆随机的驱动光盘放入电脑的光驱，点“下一步”按钮。系统开始搜索驱动程序，如图A-5所示。系统找到后会弹出对框，如图A-6所示，选“usb 1.1 to rs232 cable”那种，点“下一步”按钮。开始安装转换器的驱动程序，如图A-7所示。安装完成后弹出完成对话框，如图A-8所示，点“完成”按钮，结束安装。

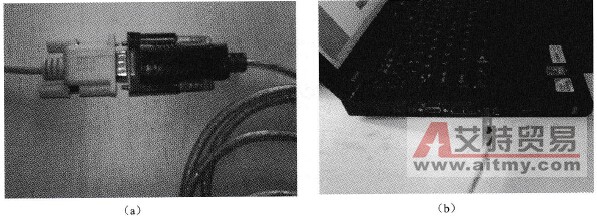

    图A-3    电缆连接    (a)与编程电缆连接； (b)与电脑连接

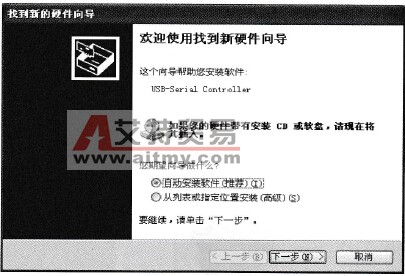

    图A-4    安装软件向导

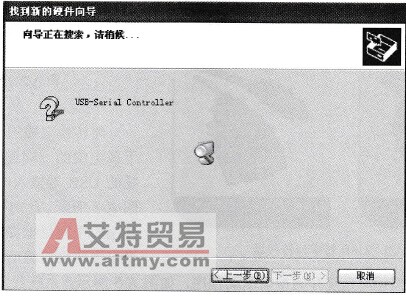

    图A-5    搜索驱动程序

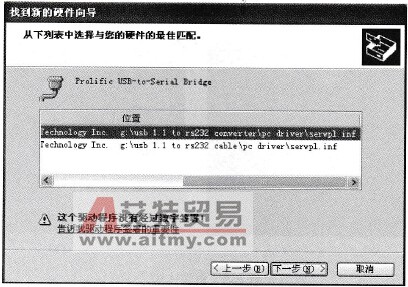

    图A-6    找到驱动程序
    图A-7    安装驱动程序

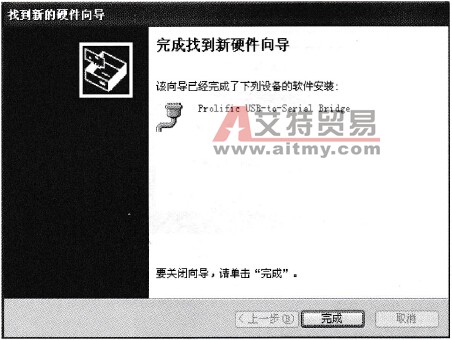

    图A-8    安装完成    驱动程序安装完成后，在桌面上用鼠标右键单击“我的电脑”图标。在弹出的对话框中选“属性”命令，如图A-9所示。在“系统属性”中先“硬件”标签页，再点“设备管理器”按钮，如图A-10所示。    在“设备管理器”窗口中点“端口”，我们就可以看到刚安装的USB转换串口是“COM4”，如图A-11所示。记住端口号，我们要在编程软件中应把通信端口设置为"COM4”。
    图A-9    “我的电脑”属性

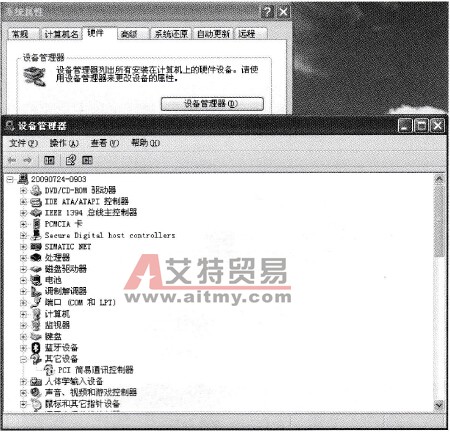

    图A-10    设备管理器

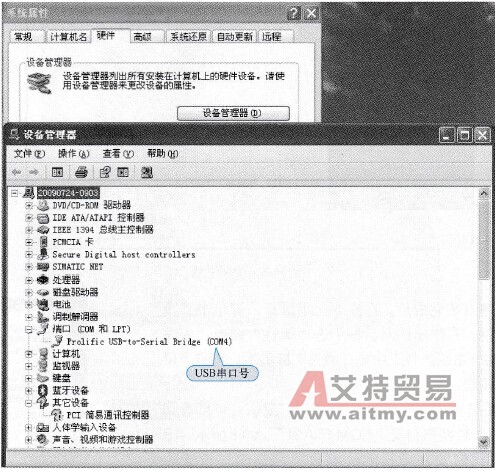

    图A-11    USB串口号
