电动机单向起动控制的PLC编程下载和监视技术方

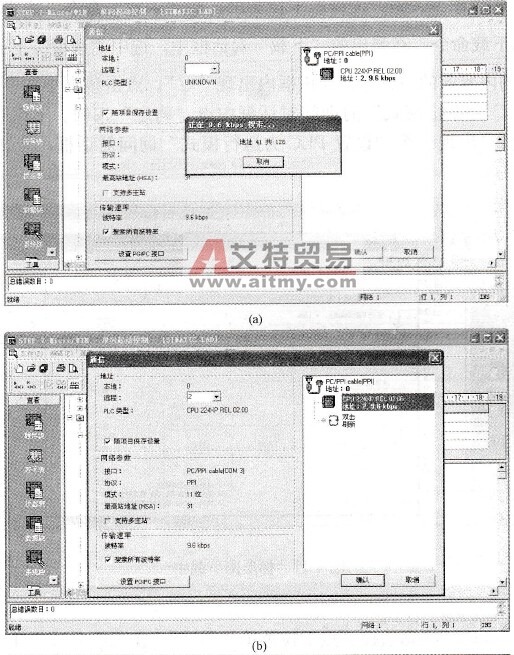

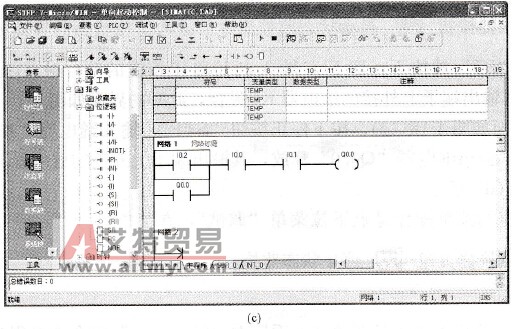

    用编程电缆把电脑和PLC连接好，即电缆的USB口插入电脑的USB插座上，DB9插头插入PLC的通信端口0或端口1上，再给PLC上电。    1．通信连接    打开电脑，起动STEP 7-Micro/WIN编程软件后，按照上两节介绍的方法，点下拉菜单“查看”，在菜单上选“组件”，再选“通信”。或点击左侧“工具”上方的小三角“▼”，直至出现“通信”按钮，再点击该按钮。在弹出的“通信”对话框中，用鼠标左键双击图中“双击刷新”图标，电脑与PLC进行通信连接，如图4-16 (a)所示。建立连接后，如图4-16 (b)最后点“确认”按钮，完成连接操作后的界面如图4-16 (c)所示。

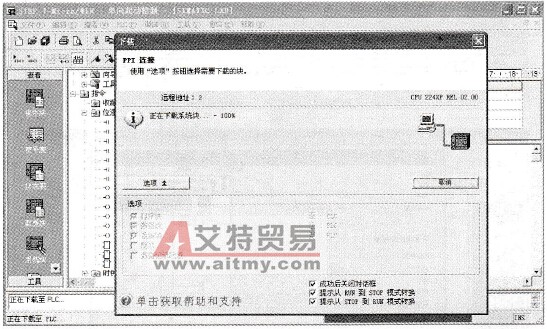

    图4-16    通信连接    (a)进行通信；(b)建立连接；(c)连接完毕    若连接失败，则需检查编程电缆的通信口设置是否正确。具体的检查看看请参考艾特贸易网前面介绍的文章进行。    2．下载    在图4-16 (c)界面上，点“文件”下拉菜单，选“下载”命令，或直接点“下载”快捷按钮起动下载命令。在弹出的“下载”对话框中，选中“选项”下方要下载的内容，即点击需要下载的内容前的单选框，使该框内出现“√”。点击该框中“下载”按钮，在随即弹出“设置PLC为停止模式”的询问对话框中点“确定”按钮。下载过程如图4-17所示，完成下载后再次出现一个“设置PLC为运行模式”询问对话框，点击框中的“确定”按钮．完成下载操作。

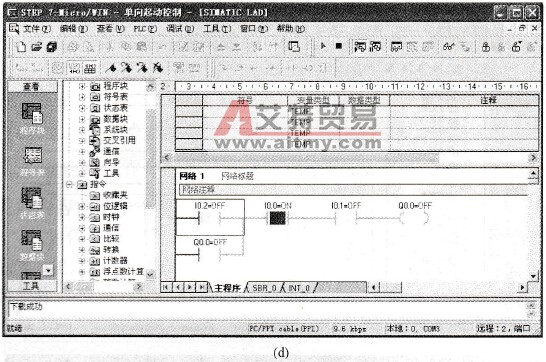

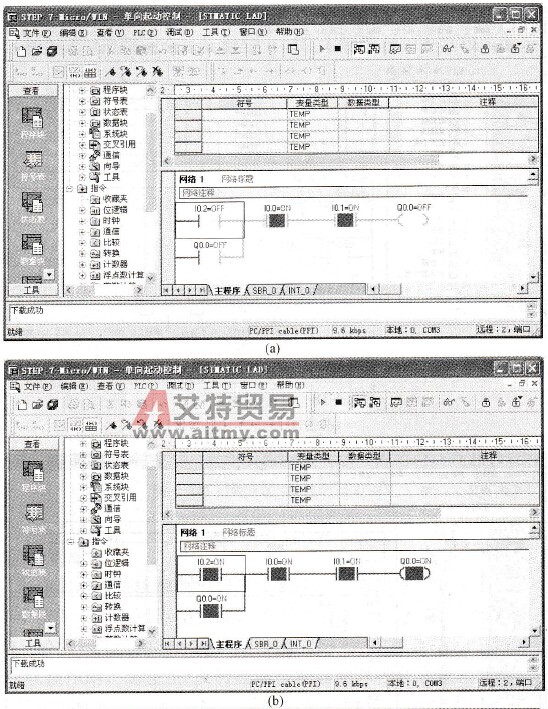

    图4-17    梯形图下载中    3．监控    程序下载后即可进行状态监控。点下拉菜单“调试”，在菜单上选“开始程序状态监控”命令，或直接点快捷按钮起动状态监控命令。进入监控状态的界面如图4-18 (a)所示。当起动按钮“ST”被按下，即PLC输入点I0.2上按钮的动合触点闭合，输出继电器“Q0.0”吸合，其输出端子上外接的继电器KJ吸合，此时的界面如图4-18 (b)所示。松开按钮“ST”的界面如图4-18 (c)。按下停止按钮“STP”，输入继电器“I0.1”端子上外接的动断触点断开，输出继电器“Q0.0”释放，其输出端子上外接的继电器KJ也释放，此时的界面如图4-18 (d)所示。


    图4-18    监控界面    (a)停止界面；(b) ST按钮按下时；(c) ST按钮松开时；(d) STP按钮按下时    停止状态监控的菜单操作是点下拉菜单“调试”，在菜单上选“√停止程序状态监控”命令，或直接再点快捷按钮停止状态监控。
