STEP 7-Micro/WIN编程软件程序编辑器监控用户程序

    STEP 7-Micro/WIN编程软件提供的三种程序编辑器（梯形图、语句表和功能块图）都可在PLC运行时，监视程序执行中各个编程元件的状态和各个操作数的数值。    (1)梯形图监视。利用梯形图编辑器可以监视在线程序状态，如图2-44所示，图中的元件被点亮表示元件处于接通状态。

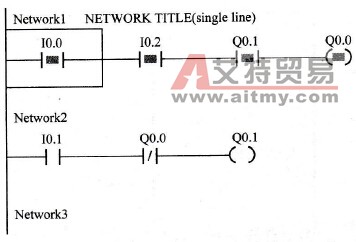

    图2-44    梯形图监视    梯形图中显示所有操作数的值，所有这些操作数状态都是PLC在扫描周期完成时的结果。在使用梯形图监视时，STEP 7-Micro/WIN编程软件不是在每个扫描周期都采用采集状态值的状态显示。在通常情况下，梯形图的状态显示不反映程序执行时的每个编程元素的实际状态。但这不影响使用梯形图来监视程序状态，而且在大多数情况下，梯形图也是编程人员的首选。    实现方法：选择“工具( Tools)”菜单中的“选项(Options)”命令，打开“选项”对话框，选择“LAD状态(LAD Status)”选项卡，然后选择一种梯形图的样式，打开梯形图窗口，在工具条中单击“程序状态（Program Status）”按钮，即可进行梯形图监视。    梯形图可选择的样式有三种：指令内部显示地址和外部显示值；指令外部显示地址和外部显示值；只显示状态值。    (2)语句表监视。用户可利用语句表编辑器监视在线程序状态，语句表程序状态按钮连续不断地更新屏幕上的数值，操作数按顺序显示在屏幕上，这个顺序与它们出现在指令中的顺序一致，当指令执行时，这些数值将被捕捉，它可以反映指令的实际运行状态。    实现方法：单击工具栏上的“程序状态( Program Status)”按钮，出现如图2-45所示的语句表监视界面。其中语句表的程序代码出现在左侧的STL状态窗口里，包含操作数的状态区显示在右侧，间接寻址的操作数将同时显示存储单元的值和它的指针。可以用工具栏中的按钮暂停，则当前的状态数据将保留在屏幕上，直到再次单击这个按钮为止。

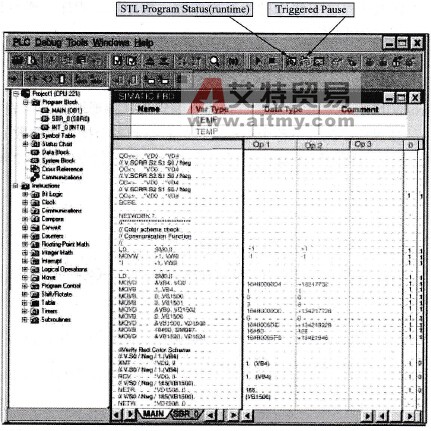

    图2-45    语句表监视界面    图中状态数值的颜色表示指令执行状态：黑色表示指令正确执行；红色表示指令执行有错误；灰色表示指令由于栈顶值为0或跳转指令使之跳过而没有执行；空白表示指令未执行。可以进行初次扫描得到第一个扫描周期的信息。    设置语句表状态窗口的样式，选择“工具( Tools)”菜单中的“选项(Options)”命令，打开“选项”对话框，选择“STL状态(STL status)”选项卡，然后进行设置。
