C200Hα系列PLC的输出单元

    1)输出短路保护

    输出端子的短路，会损坏输出元件或电路板，使用中应该在输出回路中串联保险丝。

   2)晶体管输出的残余电压

    若晶体管输出单元输出的残余电压大于TTL电路的标准低电平时，应该在晶体管输出单元与TTL电路之间增加图4-6所示的电路。

   3)晶体管输出的漏电流

    由于晶体管输出电路的OFF状态时，会有0.1mA左右的漏电流，当负载是晶体管或晶闸管时，可能引起误动作，解决的方法是在负载两端并联一个电阻，如图4-7所示。

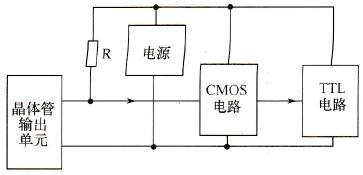

    图4-6    晶体管输出单元与TTL电路的连接

    图4-7    消除晶体管输出单元漏电流的接线图

    电阻R的数值由下式计算：

   R=Uon/I

式中，Uon为负载ON时的电压；I为漏电流；R为旁路电阻。

   4)输出开启电流

    有些负载在刚通电时的电流是正常工作电流的数倍，常称为负载的开启电流。当晶体管或晶闸管输出单元连接到大的浪涌电流负载时，需要采取图4-8所示的电路加以保护。

    其中，图4-8(a)所示的电路是预先给负载（白炽灯等）一个小电流，当输出单元开启时，就不会有冲击电流了；而图4-8(b)所示的电路是在输出单元与负载之间串联了一个电阻，这样可以减小输出单元开启时流过单元的电流。

    5)吸收感性负载的反电势

    一个感性负载连接到输出单元时，必须在负载上并联一个浪涌吸收器或二极管，如图4-9所示，这样由负载产生的反电势就被吸收了。

    图4-8    消除开启电流的电路

    图4-9    吸收感性负载浪涌电流的电路

    图4-10    互锁电路

    一般情况下，电阻阻值选为50Ω，电容容量选为0.47μF，而二极管的耐压应该至少是负载电源电压的3倍，电流至少应为1A。

   6)互锁电路

    对于控制电机正/反转的电路，为了防止正/反转输出同时接通造成电源短路，一般应该加图4-10所示的互锁电路。
