通过DP接口连接远程I/O站和模拟量模块

    (1)双击SIMATIC Manager图标，打开STEP-7的主画面。

(2)双击FILE/NEW，按照图例输入文件名称(如TEST)和文件夹地址，然后单击“OK”按钮；系统将自动生成TEST项目，如图6-54所示。



图6-54生成项目

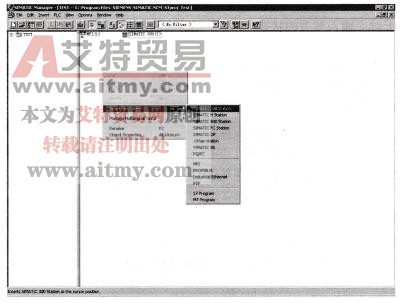

(3)单击项目名称“TEST”，单击右键，选中“Insert New Object”，单击“SIMATIC 300Station”，将生成一个S7-300的项目，如图6-55所示。



图6-55  开始组态S7-300 PLC

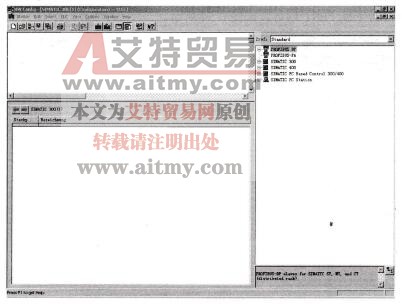

(4)单击TEST左边的“+”分支标志使之展开，选中“SIMATIC 300 (1)”，然后选中“Hardware”，并双击或右键单击“OPEN OBJECT”，硬件组态画面即打开，如图6-56所示。



图6-56硬件组态

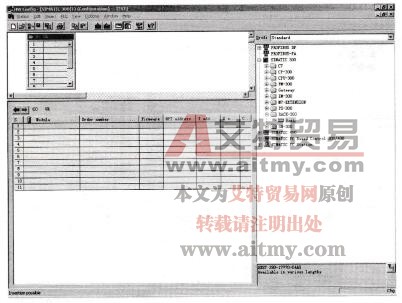

(5)在图6-56界面的右栏中单击展开“SIMATIC 300”→“RACK-300”，然后将“Rail，，输入到下边的空白处，生成空机架，如图6-57所示。



图6-57  建立硬件机架

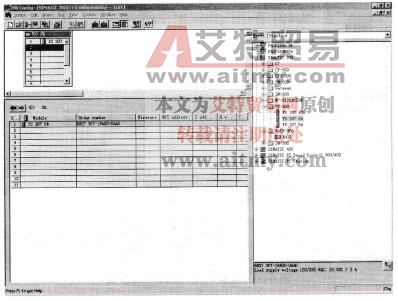

(6)单击展开“PS-300”，选中“PS 307 2A”（其他容量也可），将其输入机架RACK的第一个SLOT，如图6-58所示。



图6-58加入电源模块

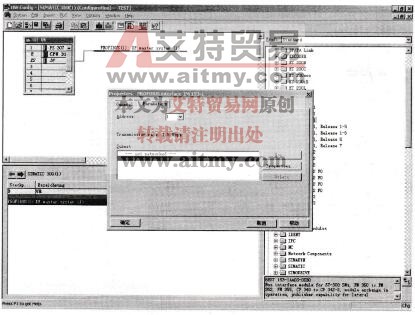

(7)单击展开“CPU-300”→“CPU315-2DP”，单击“6ES7315-2AF03-OABO”，选中“V1.2”，将其拖至机架RACK的第2个SLOT，随后一个组态PROFIBUS-DP的窗口弹出，接收“Address”中的DP地址默认值2，此时界面如图6-59所示。



图6-59加入CPU模块

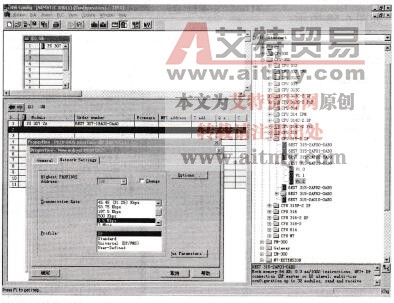

(8)单击PROFIBUS-DP的窗口中的“Subnet”旁的“New”按钮，生成一个PROFIBUSNET的窗口。单击Network Setting页面，这时可以在这里设置PROFIBUS参数，包括速率、协议类型等，如图6-60所示。



图6-60  设置PROFIBUS网络参数

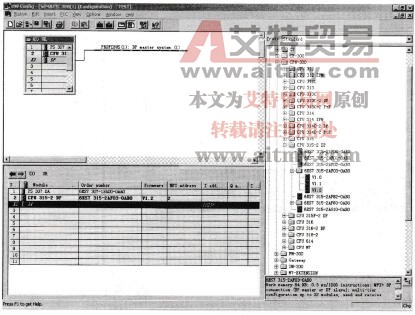

    (9)单击“确定”按钮，即可生成一个PROFIBUS-DP网络，如图6-61所示。



图6-61建立PROFIBUS网络

(10)增加ET200M。在右栏中单击展开PROFIBUS DP→ET200M，选中IM153-1（注意，这里选的是6ES7 153-1AA03-OXBO），将其输入PROFIBUS (1)：DP master system(1)上，立即弹出IM153-1通信卡设置界面，如图6-62所示，确认DP地址后，单击“确定”按钮，即完成对ET200M的增加。



图6-62增加ET200M

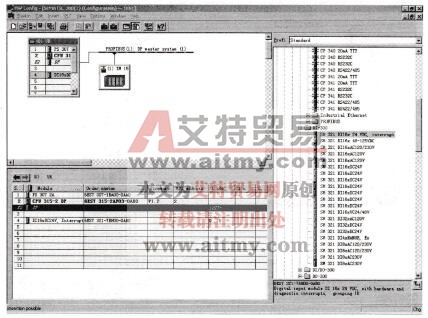

   (11)增加SM321模块。在右栏中单击IM153-1→DI300，选中SM 321  DI16x24V DCinterrupt模块，将其输入左下方的第4槽，如图6-63所示，一个DI模块组态完成，系统将自动为模块的通道分配I/O地址（此处为I0.0～I1.7）。

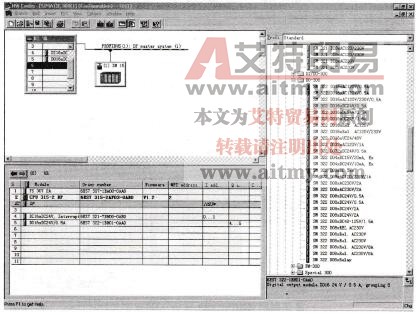

(12)按照上述步骤组态DO模块(6ES7 322-1BH01. OAAO)，如图6-64所示。系统同样将为分配地址(Q0．0～Q1.7)。



图6-63增加SM321模块



图6-64增加SM322模块

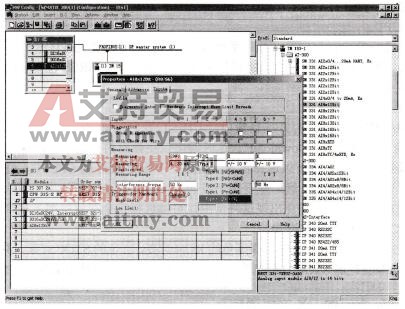

(13)按照上述方法组态AI模拟量模块(6ES7 331 7KF01. OABO)，然后在图6-65左上方的“UR”框中双击该模块，弹出该模块属性对话框，在Measuring栏中，为每一个通道定义信号类型，将0-1通道定义为两线制、4～20mA，2-3通道为内部补偿K型热电偶信号(TI-C、Type K)。最后单击“OK”按钮，完成AI模块组态，系统将为每个通道分配地址，此处第1通道为PIW256、PIW258。



图6-65增加AI模拟量模块

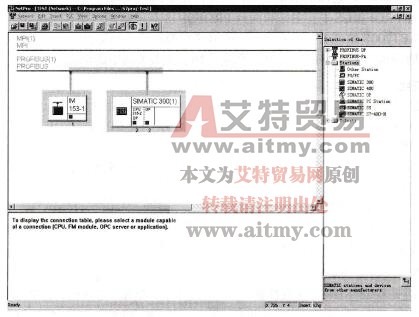

(14)在“Edit，，下单击“save and complice”，存盘并编译硬件组态，就完成了硬件组态工作。然后检查组态，单击STATION/Consistency check，如果弹出NO ERROR窗口，如图6-66所示，则表示没有错误产生。



图6-66  组态成的PROFIBUS网络

   (15)下载程序到CPU

    ①建立在线连接。

按下PLC上的开关PS307，CPU上的DC5V指示灯亮；然后将PLC的操作模式开关转到STOP位置。

    ②复位CPU。

    将操作模式开关转到MRES位置，最少保持3秒，直至红色的STOP灯开始慢闪；放开操作模式开关，并且最多在3秒之内将操作模式开关再次转到MRES位置，当STOP灯快闪时，CPU被复位。

    ⑧下载程序到CPU。

    启动SIMATIC Manager，打开项目窗口，如TEST，在“View”的下拉菜单中选择“Offline”；在PLC的下拉菜单中选择“Download”。这时候可以在弹出的界面中选择将编程设备中的所有程序块下载到CPU中；也可以选择将各个块逐一下载到PLC的CPU中，但是要注意下载顺序，应该首先是子程序块，然后是更高一级的块，最后是081，如果下载块的顺序不对，CPU将进入STOP模式。为避免出现这种情况，可以选择将全部程序都下载到CPU中。

    ④接通CPU并检查操作模式。

    将操作模式开关转为RUN-P，如果绿色的RUN灯亮，红色的STOP灯灭，说明可以始进行程序测试；如果红色的STOP灯仍亮着，说明有错误出现，需要使用编程软件来诊断错误。
