HMI的在线仿真调试

    设计组态好HMI画面后，如果没有HMI设备，但是有PLC，可以进行在线仿真调试。在线仿真调试时需要连接计算机和CPU的以太网通信接口，运行PLC用户程序，用计算机模拟HMI设备的功能。在线模拟的效果与实际的HMI系统基本相同。这种模拟方便项目的调试，减少调试时刷新HMI设备的闪存的次数，节约调试时间。

    在线仿真调试需要事先实现PC和PLC之间的通信，并将项目的用户程序和组态信息下载到CPU，令CPU运行在RUN模式。然后选中项目树中的HMI设备，通过从菜单中选择“在线”→“仿真”→“启动”，出现仿真运行的HMI画面，运行效果与下载到HMI设备运行一致。

    如果没有PLC，也可以使用Portal软件中的PLC仿真软件代替PLC，进行HMI设备的在线仿真调试。

    首先，需要在控制面板为PLC仿真软件设置PG/PC接口，例如选择“PLCSIMS7-1200/ S7-1500. TCPIP.1”，如图6-170所示。

    在Portal软件项目树中选中PLC站点，通过快捷菜单选择“开始仿真”命令，或鼠标单击菜单中“”工具，弹出提示窗口，如图6-171所示。

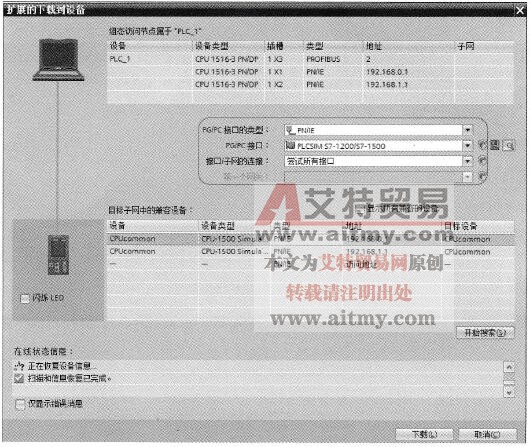

    单击“确定”按钮之后，进入下载界面，下载过程与下载到真实PLC一样。只是通信接口参数的PG/PC接口需要选择“PLCSIM  S7-1200/S7-1500”，然后单击“开始搜索”按钮，选中显示的下载通信接口，如图6-172所示。单击“下载”按钮，执行下载PLC站点的硬件和软件。

    图6-170    为PLC仿真软件设置PC/PC接口参数

    图6-171    PLC仿真软件打开时的提示窗口

    图6-172    下载到PLC仿真软件的通信参数设置

    成功下载后，打开PLC仿真软件初始界面，如图6-173所示。

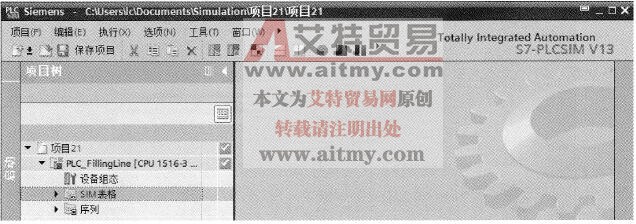

    单击PLC仿真软件初始界面右下角的“”按钮，切换到项目视图，如图6-174所示。

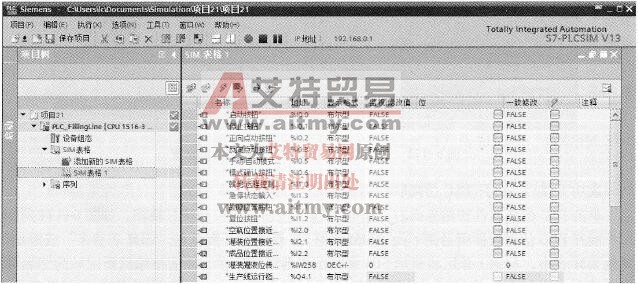

    展开PLC仿真软件项目树下的“SIM表格”，双击打开默认的“SIM表格1”或添加的其他SIM表格，右侧工作区将显示SIM表格编辑器区域。在SIM表格编辑器区域的“名称”列中输入变量名或在“地址”列中输入变量地址，也可以从PLC变量表中复制／粘贴变量名称或地址，如图6-175所示。

    图6-173    PLC仿真软件初始界面

    图6-174    PLC仿真软件项目视图

    图6-175    SIM表格

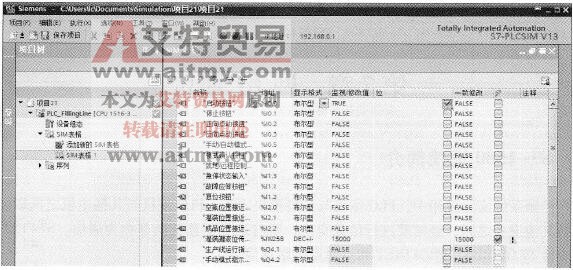

    通过SIM表格的“位”列和“一致修改”列，可实现修改变量的信号或数值（主要是输入外设变量）。例如，如果需要修改I0.0变量信号的状态，可以在I0.0所在行对应的“位”列中勾选复选框，则I0.0信号变为“1”，再单击复选框，即取消勾选，则I0.0信号变为“0”。如果需要修改模拟量地址IW256变量的数值，可以在IW256所在行对应的“一致修改”列中输入需要的数值，然后单击SIM表格工具条中“修改所有选定值”工具“”，即可完成修改。修改数值后的结果如图6-176所示。

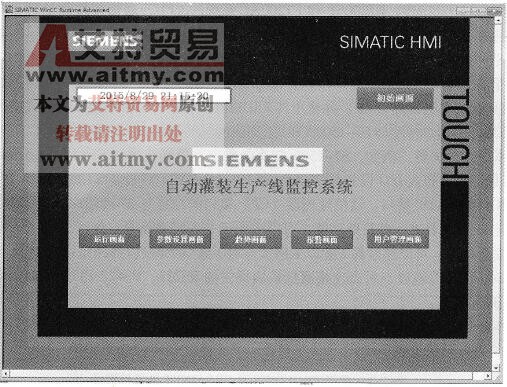

    在Portal软件中，对HMI设备的硬件和软件成功编译后，选中该设备，通过快捷菜单选择“开始仿真”命令，或鼠标单击菜单中“”工具，将进入SIMATIC WinCC Runtime Advanced软件界面，显示HMI设备的启动画面的运行状态，如图6-177所示。

    图6-176    修改变量

    图6-177    HMI设备的在线仿真调试界面

    这样，用户可以不使用PLC和HMI设备，而对工程项目的前期进行调试工作，既可以调试PLC项目程序，又可以调试上位监控系统，非常方便。
