S7-1500使用Portal软件(STEP 7)进行系统诊断的显示

    用户将创建好的项目下载到CPU后发生了一个错误，此时通过编程设备使用Portal软件(STEP 7)也可以快速访问详细的诊断信息。

    1．可访问的设备

    可访问的设备是指通过接口直接连接或通过子网连接到PG/PC上的所有接通电源的设备。即使没有离线项目，在这些设备也可以显示诊断信息。

    连接好PG/PC与CPU，在“在线”(Online)菜单中，选择“可访问的设备”  (Accessible devices)命令，打开“可访问的设备”  (Accessibledevices)对话框。在该对话框中对接口进行相应设置，单击“开始搜索”按钮，在“所选接口的可访问节点”中选择相应的设备，单击“显示”按钮，确认对话框，则在项目树中显示该设备，如图9-5所示。

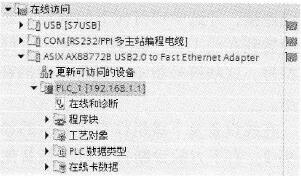

    图9-5    显示可访问设备

    上述过程也可以直接在项目树的“在线访问”子项下所显示的设备中，找到连接CPU的网络接口设备并展开，鼠标双击“更新可访问的设备”，实现可访问设备的显示。

    双击图9-5中对应设备（如“PLC_1[192.168.1.1]”）下的“在线和诊断”(Online&Diagnostics)，将在工作区中显示“在线和诊断”视图。该视图的“诊断”选项显示诊断信息，可查看有关诊断状态、循环时间、存储器使用率和诊断缓冲区的信息。例如显示“诊断缓冲区”信息如图9-6所示。

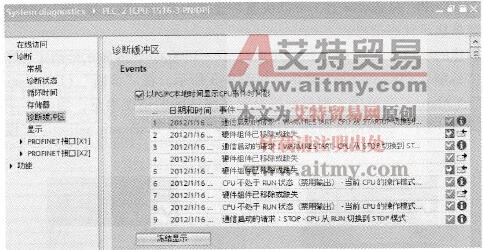

    图9-6    诊断缓冲区

    诊断缓冲区中包含模块上的内部和外部错误、CPU中的系统错误、操作模式的转换(例如从RUN转换为STOP)、用户程序中的错误和移除/插入模块等诊断信息。

    复位CPU的存储器时，诊断缓冲区中的内容将存储在保持性存储器中。通过诊断缓冲区，即便在很长时间之后，仍可对错误或事件进行评估，确定转入STOP模式的原因或者跟踪一个诊断事件的发生并对其进行相应处理。

    而“在线和诊断”视图的“功能”选项包括以下功能：分配一个IP地址、设置CPU的时间和日期、固件更新（例如PLC、显示屏）、指定设备名称、复位为出厂设置、格式化存储卡和保存服务数据。虽然并不直接用于系统诊断，但提供了许多非常方便的操作。

    2．在线和诊断

    打开离线项目，使PG/PC与S7 -1500 PLC建立一个在线连接，并选中项目树下的设备，这时可以单击工具栏里的转到在线工具“”，查看项目树中设备右边的诊断符号，这些符号指示该设备当前的在线状态，如图9-7所示。

    图9-7    转到在线时显示设备诊断（符号）

    在线设备及下级组件右边显示的诊断符号及其含义见表9-2。右下方的诊断符号可以与其他小符号（用于指示在线/离线比较的结果）组合在一起。表9-3列出了可用的符号及其含义。对于CPU和CP模块，诊断符号还可以显示模块的操作模式，具体符号对应的模式见表9-4。

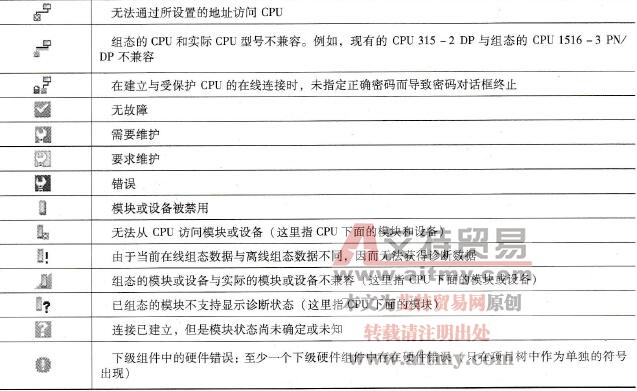

    表9-2    模块和设备的诊断符号及其含义

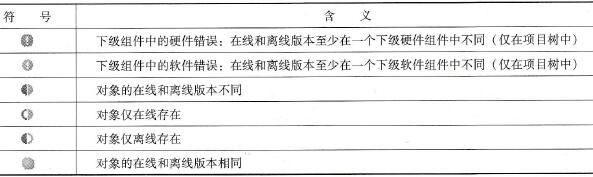

    表9-3    用于比较状态的符号

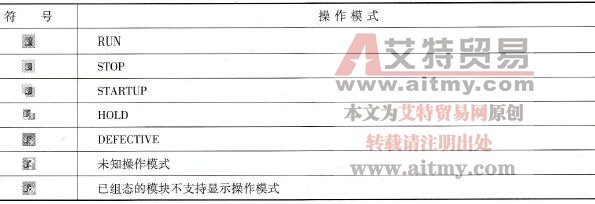

    表9-4    CPU和CP的操作模式符号

    在项目树中选择受影响的设备文件夹，通过鼠标右键调出快捷菜单，选择“在线和诊断”( Online&Diagnostics)命令，启动待诊断模块的“在线和诊断”视图。同时，可在监视窗口“诊断”( Diagnostics)选项卡中，查看每个设备的详细诊断信息，如图9-8所示。

    图9-8    监视窗口的“诊断”选项卡

    监视窗口的“诊断”选项卡中包含与诊断事件和已组态报警事件等有关的信息。该选项卡有三个子选项卡：设备信息、连接信息和报警显示。“设备信息”子选项卡中显示当前或之前建立在线连接的故障设备信息。“连接信息”子选项卡中显示连接的详细诊断信息。“报警显示”选项卡中显示系统诊断报警。

    要在Portal软件(STEP 7)中接收报警，需要激活CPU的“接收报警”功能。这需要在项目树中选择所需的CPU，选择快捷菜单命令“转到在线”(Go online)，在线连接相应的CPU；再在项目树中重新选择所需的CPU，然后选择快捷菜单命令“接收报警”  ( Receive  alarms)，如图9-9所示。此时，将在“报警显示”子选项卡中显示报警信息。默认情况下，将启用“归档视图”，如图9-10所示。在“报警显示”子选项卡的工具条中单击“当前报警”工具“”，显示最新的报警信息。

    图9-9    接收报警设置

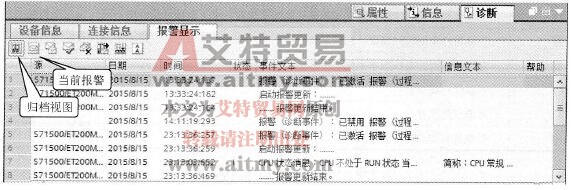

    图9-10    系统诊断报警显示
