日期时间中断组织块

来源：艾特贸易2018-03-26

简介1 ．设置和启动日期时间中断为了启动日期时间中断，用户首先必须设置日期时间中断的参数，然后再激活它。有以下 3 种方法可以启动日期时间中断。 ①在用户程序中用 SFC 28 “ SE

1．设置和启动日期时间中断

为了启动日期时间中断，用户首先必须设置日期时间中断的参数，然后再激活它。有以下3种方法可以启动日期时间中断。

①在用户程序中用SFC 28“SET_TINT”和SFC 30“ACT_TINT”设置和激活日期时间中断，如图4-35所示。

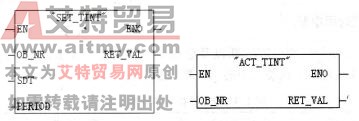

图4-35利用用户程序进行中断

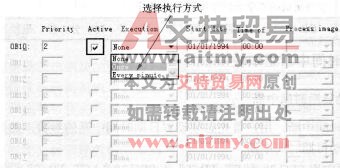

②在STEP 7中打开硬件组态工具，双击机架中CPU模块所在的行，打开设置CPU属性的对话框，如图4-36所示，点击“Time_Of_Day Interrupts”选项卡，设置启动时间日期中断的日期和时间，如图4-37所示，选中“Active”（激活）多选框，在“Execution”列表框中选择执行方式。将硬件组态数据下载到CPU中，可以实现日期时间中断的自动启动。

③用上述方法设置日期时间中断的参数，但是不选择“Active”，而是在用户程序中用SFC 30“ACT_TINT”激活日期时间中断。

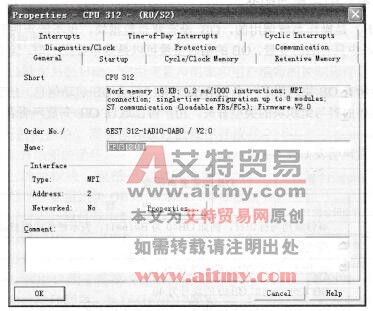

图4-36 CPU属性对话框

图4-37“Time_Of_Day Interrupts”选项卡

2．查询日期时间中断

要查询设置了哪些日期时间中断以及这些中断什么时间发生，用户可以调用SFC 31“QRY_TINT”，或查询系统状态表中的“中断状态”表，如表4-10所示。

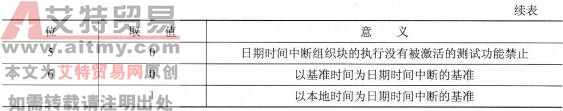

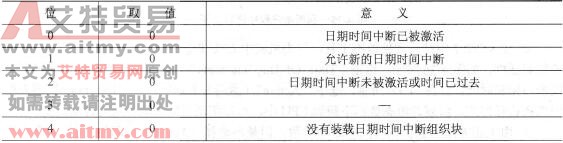

表4-10 SFC 31输出的状态字节STATUS

3．禁止日期时间中断

用户可以用SFC 29“CAN_TINT”取消（禁止）日期时间中断，当用户又要重新使用这些日期时间中断时，可以用SFC 28“SET_TINT”和SFC 30“ACT_TINT”重新设置和激活这些日期时间中断。

4.日期时间中断的优先级

8个日期时间中断组织块(OB)均具有相同的默认优先级（第2级），它们之间的优先级是按启动事件发生的顺序来进行处理，用户可以通过选择适当的参数来改变优先级。

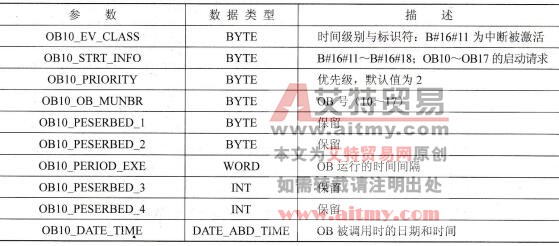

日期时间中断组织块OB10的局域变量如表4-11所示。

表4-11 日期时间中断组织块0810的局域变量表

在调用SFC 28时，如果参数“OB10_PERIOD_EXE”为十六进制数W#16#0000、W#16#0201、W#16#0401、W#16#1001、W#16#1201、W#16#1401、W#16#1801和W#16#2001,分别表示执行一次、每分钟、每小时、每天、每周、每月、每年和月末执行一次。

【例4-11在IO.O的上升沿时启动日期时间中断0810，在IO.1为1时禁止日期时间中断，每次中断使MW2加1。从2004年7月1日8时开始，每分钟中断一次，每次中断MW2被加1。

图4-38 IB10例程SIMATIC管理器示意图

在STEP 7中生成项目“OB10例程”，为了便于调用，例程中对日期时间中断的操作都放在功能FC 12中，如图4-38所示。在OB1中用指令CALL FC l2调用它。下面是用STL编写的FC 12的程序代码，它有一个临时局域变量“OUT_TIME_DATE”。

IEC功能DTOD_TD (FC3)在程序编辑器左边指令目录与程序库窗口的文件夹＼Libraries＼Standard Library＼IEC Function Blocks中。

Network 1：查询0810的状态

CALL SFC 31 ／／查询日期时间中断0810的状态

OB_NO ：=10 ／／日期时间中断OB的编号

RET_VAL ：=MW208 ／／保存执行时可能出现的错误代码，为0时无错误

STATUS ：=MW16 ／／保存日期时间中断的状态字，MB17为低字节

Network 2：合并日期时间

CALL FC 3 ／／调用IEC功能D_TOD_TD

IN1 ：=D#2004-7-1 ／／设置启动中断的日期和时间

IN2 ：=TOD#8:0:0，0

RET_VAL ：=#OUT_TIME_DATE ／／合并日期和时间

Network 3：在10.0的上升沿设置和激活日期时间中断

A IO.O

FP Ml.0 ／／如果在IO.O的上升沿，Ml.0为1

AN M17.2 ／／如果日期时间中断已被激活时，M17.2的常闭触点闭合

A M17.4 ／／如果装载了日期时间中断OB时，M17.4的常开触点闭合

JNB m005 ／／没有同时满足以上3个条件则跳转

CALL SFC28 ／／同时满足则调用SFC“SET_TINT”，设置日期时间中断参数

OB_NO：=10 ／／日期时间中断OB编号

SDT ：=#OUT_TME_DATE／／启动中断事件，秒和毫秒被置为0

PRRIOD：=W#16#201 ／／设置产生中断的周期为每分钟一次

RET_VAL: =MW200 ／／保存执行时可能出现的错误代码，为0时无错误

CALL SFC 30 ／／调用SFC“ACT_TINT”，激活日期时间中断

OB_NO ：=10 ／／日期时间中断OB编号

RET_VAL：=MW204 ／／保存执行时可能出现的错误代码，为0时无错误

M005：NOP 0

Network 4:在IO.1的上升沿禁止日期时间中断

A IO.1

FP Ml.l ／／检测IO.1的上升沿

JNB m004 ／／表示IO．1上升沿则跳转

CALL SFC 29 ／／调用SFC“CAN_TINT”，禁止日期时间中断

OB_NO：=10 ／／日期时间中断OB编号

RET__VAL: =MW210 ／／保存执行时可能出现的错误代码，为0时无错误

M004： NOP 0

下面是用STL编写的0810中断程序，每分钟MW2被加1一次。

Network 1

LMW2

+ 1

TMW2

有时间错误出现时，CPU的操作系统调用OB80。时间错误包括以下几种。

①实际循环时间超过在CPU模块属性中设置的最大循环时间。

②执行OB时的应答错误。

③应为向前修改时间而跳过日期时间中断OB的启动时间。

④CiR（在CPU中组态）之后恢复为RUN方式。

如果0880未编写程序，CPU将转换到STOP模式。下面是用STL编写的0880的程序代码，如果出现了时间错误，Q4.1将被置位，并将OB80的启动事件信息保存到MW110～MW119中。

Network 1：

AN Q4.1

SQ4.1

CALL SFC 20 ／／数据块传送

SRCBLK ：=#OB80_EV_CLASS ／／指定源地址

RET_VAL：=MW210 ／／保存可能的错误信息

DSTBLK ：=P#Mll0.0 Byte 20 ／／指定目的地址，复制20个字节

可以在PLCSIM仿真软件中运行上述例程，运行时监视M 17.2、M17.4和MW2。M17.2为1时表示日期时间中断被激活，17.4为l时表示已经装载了日期时间中断组织块OB10。用IO.O激活日期时间中断，M17.2变为1状态，每分钟MW2将被加1。用IO.I禁止日期时间中断，M17.2变为0状态，MW2停止加1。
