S7系列PLC的I/O访问错误组织块(OB122)

    当对模块的数据访问出现故障时，CPU的操作系统调用OB122，OB122在与被中断的块的同一优先级中执行。表4-19描述了I/O访问错误OB122的临时变量表。

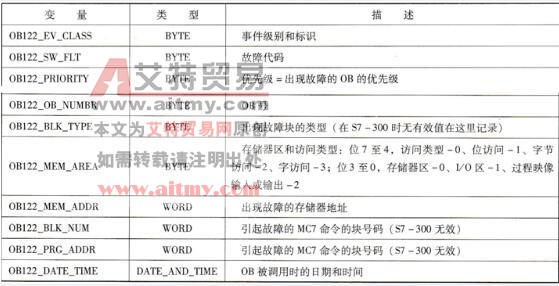

    表4-19    OB122的临时变量表

    同样，在这里运用一个例子来说明OB122的用法。首先，新建一个项目，插入一个300的站，进行硬件组态。插入一个CPU315 - 2DP和一个模拟量输入模块SM331。同时配置SMM331的“Inputs”选项，把所有通道设置为电压类型，注意模块的量程卡要与设置的相同，并把模块的逻辑输入地址设置为256…257，如图4-21所示。

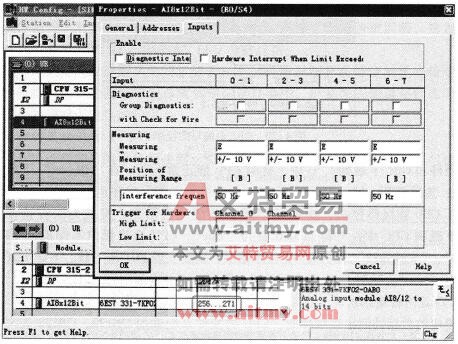

    图4-21    硬件组态

    组态完成后，编译保存并下载到CPU中。OB122程序在出现I/O访问错误时被调用，通过临时变量“OB122_SW_FLT”可以读出错代码，通过“OB122_BLK_TYPE”得出出错的程序块，通过“OB122_MEM_ADDR”可以读出发生错误的存储器地址。使用STEP7不能时时监控程序的运行，可以用“VariableTable”监控实时数据的变化。打开在“Blocks”下插入的OB122编写程序，如图4-22所示。该程序也可以转换为梯形图。接着打开OB1编写程序，如图4-23所示。

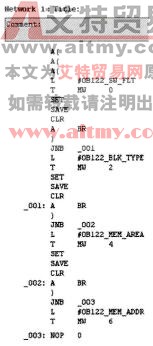

    图4-22    OB122中编写的程序

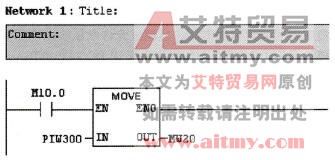

    图4-23    OB1中编写的程序

    先将硬件组态和OB1下载到CPU中，这时CPU运行正常。在“Blocks”下插入“Vari-ableTable”，然后打开，填入MW0、MW2、MW4、MW6和M10.0，单击左键，程序运行正常。将M10.0置为“true”，CPU会报错并停机，查看CPU的诊断缓冲区信息，发现为I/O访问错误。将OB122下载到CPU中，再将M10.0置为“true”，CPU会报错但不停机，检查并修改OB1程序，如图4-24所示。重新下载OB1，CPU不再报错，程序运行正常。对于某些同步错误，可以调用系统功能SFC44，为输入模块提供一个替代错误值，以便程序能继续执行。如果错误发生在输入模块，可以在用户程序中直接替代。如果是输出模块错误，输出模块将自动地用组态时定义的值替代。替代值虽然不一定能反映真实的过程信号，但是可以避免终止用户程序和进入STOP模式。

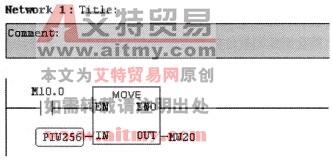

    图4-24    OB1修改后的程序
