PLC用于工作站内部交换数据的系统功能块

    在同一工作站内的两个CPU之间的数据传输的处理由以下几个系统功能块来完成：

    ●SFC 72 I_GET

    读数据。

    ●SFC 73 I_PUT

    写数据。

    ●SFC 74I_ABORT

    断开连接。

    这些SFC的参数在表20-12列出。

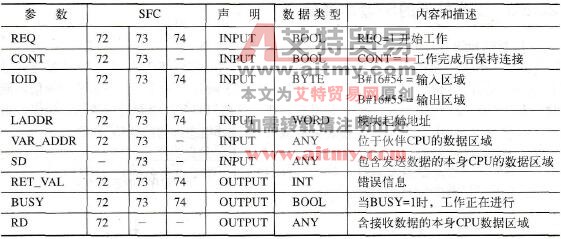

    表20-12    用于站内S7基本通信的SFC参数

    1．SFC 72 I_GET读数据

    一项工作以REQ=“1”和BUSY=“0”作为开始（“第一次调用”）。在工作进行过程中，BUSY设定为1。这样，对于参数REQ的改变将不再有任何影响。在工作结束后，BUSY复位到0。如果REQ还是为1，工作将立刻重新开始。

    当读数据过程启动后，通信伙伴CPU的操作系统加载并发送请求的数据。SFC调用把接收数据转到目的区域，然后RET_VAL列出传送的字节数。

    如果CONT=“0”，通信连接断开。如果CONT=“1”，连接将保持。当通信伙伴处在STOP模式时，仍然能读取。

    RD和VAR_ADDR参数描述了这样的区域，即从该区域读取传输数据或向该区域写入接收数据。实参可以是地址、变量或以ANY指针寻址的数据区域。发送和接收的数据不用进行数据类型一致性检查。

    2．SFC 73 I_PUT写数据

    一项工作以REQ=“1”和BUSY=“0”作为开始（“第一次调用”）。在工作进行过程中，BUSY设定为1。这样对于参数REQ的改变将不再有任何影响。在工作结束后，BUSY复位到0。如果REQ还是为1，工作将立刻重新开始。

    当写数据过程启动后，在首次调用时，操作系统就把所有的来自源区域的数据传送到内部缓冲器，并把这些数据送到所连接的通信伙伴。在那里，接收者把数据写到数据区域VAR_ADDR，然后BUSY设为“0”。接收者在STOP状态时，数据仍然可以写入。

   SD和VAR_ADDR参数描述了这样的区域：即从该区域读取传输数据或向该区域写入接收数据。实参可以是地址、变量或以ANY指针寻址的数据区域。发送和接收的数据不用进行数据类型的一致性检查。

    3．SFC 74I_ABORT断开连接

   REQ=“1”断开与指定通信伙伴的连接。用I_ABORT只能断开那些在同一站内用I_GET或I_PUT建立起来的连接。

    在工作进行过程中，BUSY设定为1。这样，对于参数REQ的改变将不再有任何影响。在工作结束后，BUSY复位到0。如果REQ还是为1，工作将立刻重新开始。
