STEP 7的数据类型：BOOL、BYTE、WORD、DWORD、CHAR

    数据类型为BOOL的变量表示一个位值（比如输入I 1.0）。数据类型为BYTE、WORD和DWORD的变量分别是8位、16位或32位的位串，不能对单独位的值进行运算。

    这些数据类型的特殊形式包括了BCD码、与计数器相关的计数值，以及以ASCII码形式表示字符的数据类型CHAR（如图1所示）。

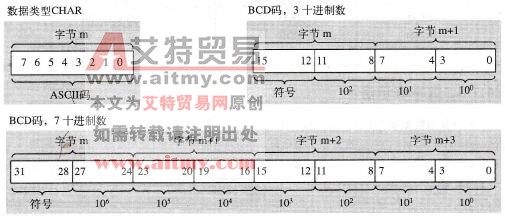

    图1    BCD码和CHAR的表示形式

    1．BCD码

    在STL中，BCD码没有特别的标识。可以使用数据类型16#（16进制）和数字0～9输入一个BCD码。

    BCD码在加载定时值或计数值以及在转换功能时使用。当启动定时器功能时需要指定定时值，数据类型S5TIME#是有效的（见下文）。而指定计数值可以使用数据类型16#或C#。一个计数值C#是介于000～999的BCD码，其符号位通常为0。

    一般来说，BCD码是无符号数。和转换功能一起，BCD码的符号由最左边（最高位）的十进制数提供，这将会导致数字序列中十进制数的丢失。

    当BCD码存储在一个16位的字中时，符号位位于较高的十进制数中，此时只涉及第15位。信号状态“0”表示该数值为正数，“1”表示负数。符号不会影响个别十进制数的设置。同样的设置适用于一个32位的字。

   16位BCD码有效的数值范围为0~±999，32位BCD码是0~±9 999 999。

    2．CHAR

    数据类型为CHAR（字符）的变量占用1字节。数据类型CHAR表示单个以ASCII码形式保存的字符，比如‘A’。可以在单引号中使用所有的可打印字符。

    和STL加载语句结合时，一些特殊的字体如表1所示。比如，L‘$$’将会以ASCII码的格式加载一个美元符号。

    除此之外，在加载ASCII编码格式的字符进入累加器时，可以使用数据类型CHAR的其他特殊形式。L‘a’将一个字符（此时为a）向右对齐加载到累加器中，L‘aa’加载两个字符，L‘aaaa’则加载四个字符。

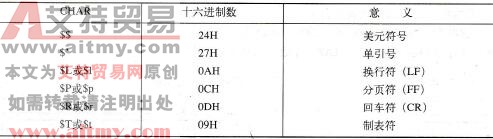

    表1    CHAR的特殊字符
