程序的下载和调试

    在下载和调试程序前必须先完成如下任务：

    ①安装STEP7-Micro/WIN软件，按照STEP 7-Micro/WIN软件的使用说明书，安装此软件。

    ②安装PC/PPI电缆  在计算机的RS-232C接口和PLC的编程口之间连接上PC/PPI电缆。注意，连接PC/PPI电缆时，应先切断计算机和PLC的电源。

    下面介绍程序下载和调试的步骤。

    1．启动STEP7-Micro/WIN软件

    首次启动STEP7-Micro/WIN软件时，弹出如图2-14所示的界面，可以看到，界面中都是英文。

    2．改换成中文界面

    很多读者更喜欢中文界面，STEP7-Micro/WIN软件提供了德语、英语、汉语等6种文字可供读者选择。先单击“菜单栏”中的“Tools”子菜单下的“Options...”，弹出如图2-15所示的“Options”界面。选中“Options”指令树下的“General”，再在“Language”选项区域中选中所需要的语言“Chinese”，单击“OK”按钮即可。这时弹出如图2-16所示的对话框，读者只要单击“确定”按钮即可，接着弹出如图2-17所示的对话框，单击“是(Y)”按钮即可，接着STEP 7-Micro/WIN软件自动关闭。下一次运行STEP 7-Micro/WIN软件时，自动弹出中文界面。

图2-14  STEP 7-Micro/WIN软件初始界面



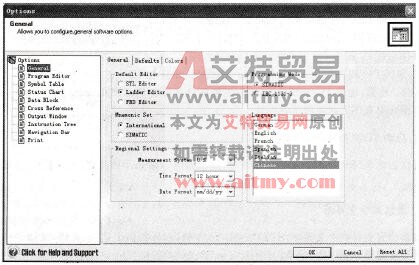

图2 15  “Options”界面



图2 16确认改变选项对话框



图2 -17默认保存项日路径对话框

    3．PLC的类型选择

    展开指令树中的“项目1”，选中并双击“CPU2××”（可能是CPU221），这时弹出“PLC类型”对话框，在“PLC类型”下拉列表框中选定“CPU221CN”（这是本项目的机型），然后单击“确定”按钮，如图2-18所示。



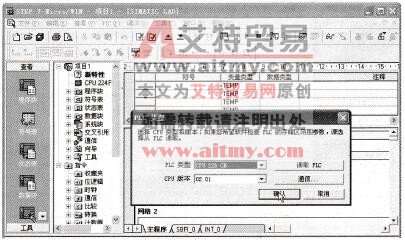

图2-18  “PLC类型”对话框

  4．输入程序

  展开指令树下的“指令”，依次双击“”（或者拖入程序编辑窗口）、“”、“()”，换行后再双击“”，弹出如图2 19所示的程序输入界面(1)。接着单击红色的问号，输入寄存器及其地址，本项目为10.0、Q0.0等，结果如图2-20所示的程序输入界面(2)所示。



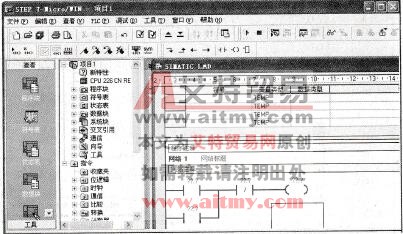

图2 19程序输入界面(1)

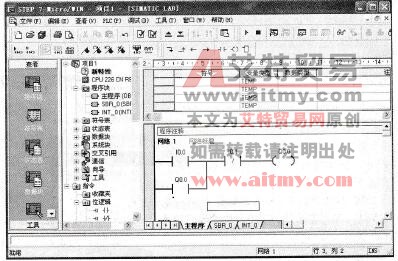

图2 20程序输入界面(2)

  5．编译程序

  单击工具栏的全部编译按钮“”，若程序有错误，则输出窗口会显示错误信息，本项目很简单，没有错误，输出窗口显示的信息为“总错误数目：0”。

  6．设置通信

  选中浏览条中的“设置PG/PC接口”并单击，弹出“设置PG/PC接口”对话框；选中“为使用的接口分配参数(P)”下拉列表框中的“PC／PPI cable (PPI)”选项，并双击，弹出“属性一PC／PPI cable (PPI)”对话框，可使用默认设置参数，如图2-21所示。再选中标签“本地连接”，在下拉列表框中选择PC/PPI电缆与计算机相连的接口，本项目为“COM1”，再单击“确定”按钮，如图2-22所示。

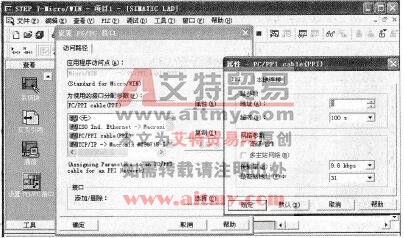

图221  设置PG/PC接口(1)



图2 22  设置PG/PC接口(2)

  7．联机通信

  选中浏览条中的“通信”并单击，弹出“通信”对话框；再双击“双击刷新”，计算机自动搜索PLC，若找到则自动将目标PLC的地址和型号等信息显示出来，如图2-23所示。搜索完成后，单击“确定”按钮，这时计算机与PLC已经可以通信了。有的时候搜索完成，单击“确定”按钮，有错误信息，原因是远程中的地址和PLC的地址不一致所造成的。本项目中的远程地址和搜索的地址都为“2”。

  8．下载程序

  单击工具栏上的“下载”按钮，弹出“下载”对话框，如图2-24所示。单击“下载”对话框中的“下载”按钮，若PLC此时处于“运行”模式（RUN模式），有一个对话框弹出，要求在下载程序前将PLC设置成“停止”模式（STOP模式），只要单击“确定”按钮，程序自动下载到PLC。下载成功后，系统弹出“下载成功”字样的提示信息。

    9．程序状态监控

    在程序调试时，“程序状态监控”功能非常有用，当开启此功能时，闭合的触点中有蓝色的矩形，而断开的触点中没有蓝色的矩形，如图2-25所示。开启“程序状态监控”功能只需要单击工具栏上的程序状态监控按钮即可。

图2-23通信

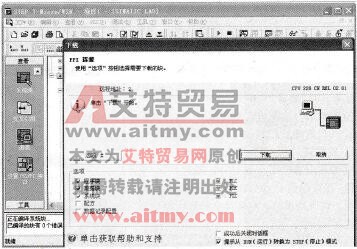

图2-24  “下载”对话框

   10．电动机的启／停控制程序的调试

   (1)先在软件中仿真，查看逻辑是否正确。

   (2)若逻辑正确，可通电调试。
