HINV高压变频器在水泥行业中的应用

    变频调速是一种先进的调速方式．被广泛应用于大容量异步电动机调速系统中。本节着重介绍了HINV系列高压变频器在某水泥厂的高温风机及生料磨风机中的应用以及技术、经济分析。    1．基本概况    实施此项目的水泥厂共有三条生产线，其中两条是已经服役多年的老生产线，历经沧桑．几经大小多次维修，依然不能满足生产要求，由于设备老化、机械松动造成经常停机检修。因此，在2004年新建的目前这条生产线，投入使用以来大大提高了水泥厂的生产能力。但是仍然存在常年运行中多次由于机械和工艺影响导致停机停产的现象，同时也影响水泥的质量标准。2006年就多次因为生料磨系统风机的风门机械联动机构失灵乃至运行中无法正确调节风门挡板开度，造成能源的极大浪费；窑尾高温风机采用液阻调速装置，风门机械机构同样由于常年多次动作，开度最大只能在95%左右。而且液阻调速装置在电动机启动完成后，正常运行中总是出现转速不稳定的现象，经常出现转速上下波动，导致电动机轴振动超标，引起风道机械松动。    鉴于以上原因，经过多方调研考察，比较性价比，最终决定选用北京动力源科技股份有限公司生产的HINV系列高压变频器对生料磨风机和窑尾高温风机进行变频改造。    2．电动机及风机参数（见表7. 2-1和表7.2-2）    表7. 2-1    窑尾高温风机参数

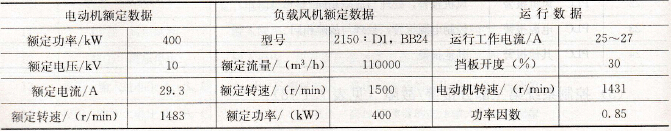

    表7. 2-2    生料磨风机参数

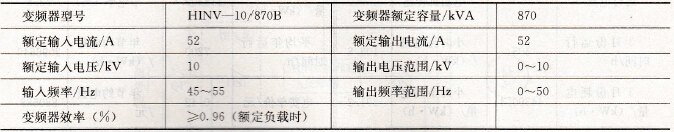

    3．HINV系列高压变频器参数（见表7.2-3和表7.2-4）    表7. 2-3    窑尾高温风机设备参数

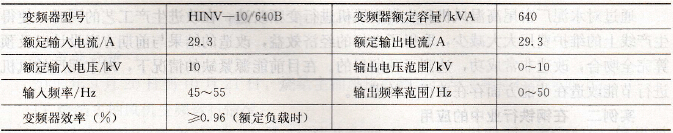

    表7. 2-4    生料磨风机设备参数
    4．窑尾高温风机与生料磨风机变频改造过程与效果    (1)设备安装调试    2007年3月5日，在北京动力源科技股份有限公司技术人员的指导下，进行窑尾高温风机的变频改造安装，3月8日进行生料磨风机变频改造安装。在两台高压变频器安装完成后，进行了各项目的测试与试验，均符合技术协议和用户的现场要求，于3月13日投入试运行，运行10天满足生产要求。3月23日通过验收。    (2)变频改造前的耗电数据（见表7.2-5和表7.2-6）    表7. 2-5    窑尾高温风机变频改造前耗电数据

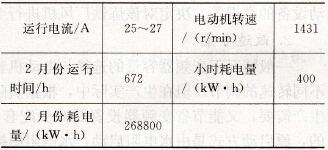

    表7.2-6    生料磨风机变频改造前耗电数据

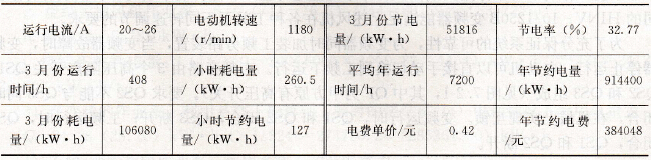

    (3)变频改造后的耗电数据（见表7.2-7和表7.2-8）    表7. 2-7    窑尾高温风机变频改造后的耗电数据

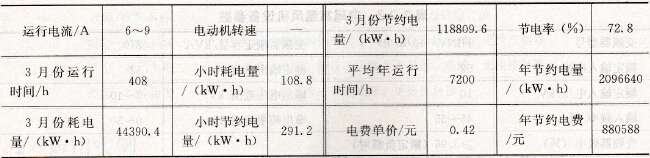

    表7. 2-8    生料磨风机变频改造后的耗电数据
    5．结束语    通过对水泥厂窑尾高温风机和生料磨风机进行变频改造，在改进生产工艺的同时，使得生产线上的维护费用大大减少．取得了良好的经济效益．改造的结果与前期方案设计以及预算完全吻合．改造非常成功．达到了预期目的：在目前能源紧缺的情况下，对水泥厂的风机进行节能改造在节能方面存在着很大的潜力：
