1kV以上变频器的抗扰度要求

    1．抗电磁干扰的验收准则及等级    验收准则用来检验低压变频器抗扰度的性能。验收准则按其对低压变频器系统的影响程度（严酷等级）分为A、B、C三类，见表9. 2-5。    表9. 2-5    检验低压变频器抗扰度的验收准则及等级

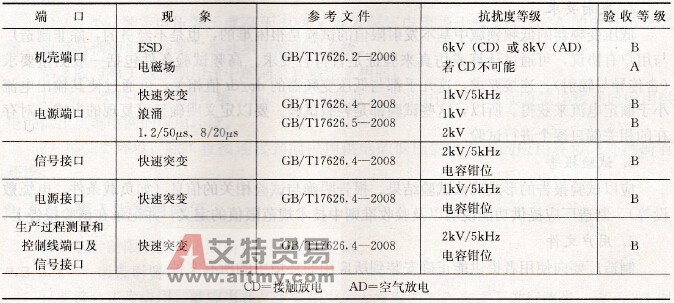

    注：按其对低压变频器的影响程度，A类影响最小（抗扰度最高），最难做到；C类影响最大（抗扰度最低）。按严酷、抗扰度难易，依次是A>B>C。    2．基本抗扰度要求一低频干扰    低频干扰包括谐波和换相缺口／电压畸变，电压波动、跌落和短时中断，电压不平衡和频率变化，电源的影响等。每个制造厂可以用试验、计算或模拟方式验证其是否符合要求。    所谓低频干扰是指频率在0≤f＜9kHz范围内的干扰。具体要求是：    1)谐波：稳态条件下，与总谐波畸变和各个谐波次数相关的、设计所用的抗扰度为永久兼容性等级，验收准则为A。瞬态条件下(少于15s)，没计所用抗扰度等级应至少为永久兼容性等级的1.5倍，这时要求的验收准则为B。    2)换相缺口：抗扰度等级为A类，试验周期为小于1h。    3)电压波动一短时中断：规定持续时间小于1h，抗扰度等级为A类。    4)电压不平衡：电压不平衡可能是由于三相系统中某个单相负载引起的。设计所用的抗扰度等级应等于所考虑的连接点兼容性等级。    5)频率变化：在兼容性等级限值之内频率变化可通过电子控制补偿。    6)对电源影响：    工频磁场：用于发电厂，要进行脉冲磁场试验。对中压或高压变电站要进行阻尼脉冲磁场试验。    工频共振：指出在受干扰环境中电线超过2m会遇到干扰问题。    3．基本抗扰度要求——高频干扰：    所谓高频干扰是指频率在f≥9kHz范围内的干扰，例如无线电干扰。要判断高频干扰抗扰度，应对两类环境分别进行讨论，见表9. 2-6和表9.2-7。    表9. 2-6    第一类环境最低的抗扰度要求

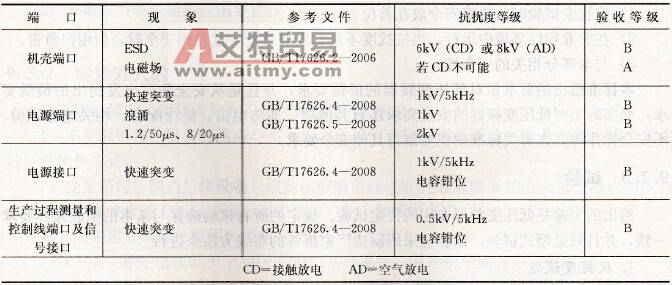

    注：若CDM用开启式机壳或机架式结构或防护等级IP00时，出于安全考虑，试验不可能进行或被禁止进行。对此制造厂应在装置上附一个合适的固定警告标志。    表9. 2-7    第二类环境的最低的抗扰度要求
    注：若CDM用开启式机壳或机架式结构或防护等级IP00时，出于安全考虑，试验不可能进行或被禁止进行。对此制造厂应在装置上附一个合适的固定警告标志。    对比上面两个表，可以看出第二类环境的电气传动系统有最低的抗扰度要求，与公共环境相比，增加了对信号接口的要求。
