PowerSmart高压变频器的GPRS远程监控功能

    九洲电气的PowerSmart系列高压变频器可以为客户提供通用无线分组业务(GerneralPacker Radio Service，GPRS)，但是此项业务将作为可选配置，它是PowerSmart系列高压变频器所特有的业务，可以实现远程无线监视功能。GPRS工作流程如图6.4-7所示。
    图6.4-7    GPRS工作流程    MA8-9ib是使用在机器对机器(Machine-to-Machine)应用的完整无线解决方案，它是利用“分封交换”( Packet-Switched)的概念所发展出的一套无线传输方式。所谓的分封交换就是将Date分装成许多独立的封包，再将这些封包一个一个地传送出去，形式上有点像寄包裹，采用分封交换的好处是只有在有资料需要传送时才会占用频宽，而且可以以传输的资料量计价。在硬件上，MA8-9i提供了工业标准的RS-232/RS-485接口，可以直接与触摸屏通过串口连接；并配合即插即用方式，让变频器透过TCP/IP方式经由GPRS网络及Internet与公司的监测系统连接。    由于GPRS使用了“分组”技术，所以免受断线的痛苦。此外，相对于GSM的9. 6kbit/s的访问速度而言，GPRS拥有171. 2kbit/s的访问速度；在连接建立时间方面，GPRS只需要极短的时间就可以访问到相关请求；GPRS对于网络资源的利用率相对较高。    高压变频器与GPRS模块之间的通信协议是串口协议，高压变频器通过串口来对GPRS模块进行设置，建立连接后，GPRS模块进入资料状态，高压变频器即可发送和接收资料了。GPRS远程数据采集示意图如图6. 4-8所示。

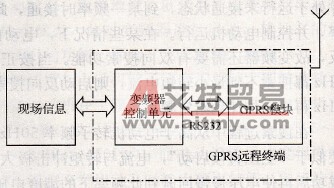

    图6. 4-8    GPRS远程数据采集示意图    远程的高压变频器与GPRS模块已经用串口连接好，并作好了相应的设置。本地服务器每隔Ss向GPRS模块发送召唤命令，GPRS模块收到召唤命令并进行校验后向服务器传输资料，包括现场的“实际频率”、“定子电压”、“定子电流”、“压力”以及系统运行的一些状态量和报警信息等，由服务器通过实时数据库和历史数据库保存。用户通过浏览器便可以查看现场的所有数据（见图6. 4-9）并可获悉变频器的当前运行情况，还可以根据实际情况调整变频器当前的一些参数，通过GPRS模块将修改后的参数值传递给高压变频器，从而实现了对高压变频器设备的远程监控和维护，大幅提高了系统运行的可靠性、操作方式的灵活性，同时也减少了维护费用，用户还可以自行编制软件用于历史资料查询、报表、统计、趋势分析、打印等，实现个性化操作。

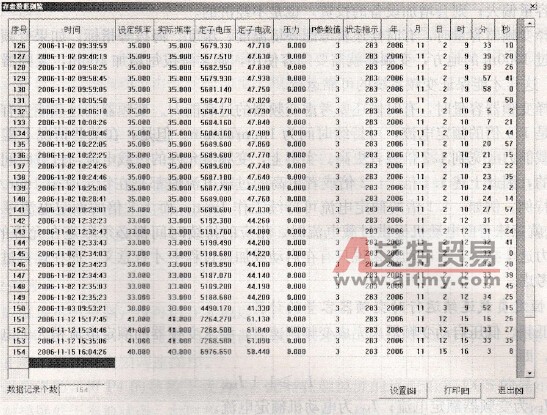

    图6. 4-9    历史数据浏览画面    GPRS功能强大、用途广泛，提供安伞、透明的传输信道。变频器增加的GPRS功能可经由GPRS网络与远程变频器进行数据传输，可使公司和用户进行有效的双向沟通，以便变频器能更加长期、有效的运行。
