交-交型变频器基础知识

    交-交型变频器直接将工频电源转换成频率可变的交流电源并提供给电动机，通过调节输出电源的频率对电动机转速进行控制。交-交型变频器组成框图如图4-2所示。从图中可以看出，交-交型变频器与交-直-交型变频器的主体电路不同，主要采用交-交变频电路直接将工频电源转换成频率可调的交流电源的方式进行变频调速。

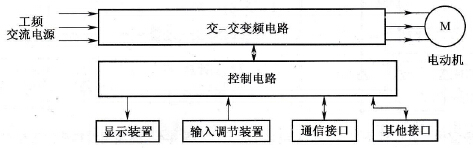

    图4-2    交-交型变频器组成框图    交-交变频电路一般只能将输入交流电频率调低输出，而工频电源频率本来就低，所以交-交型变频器的调速范围很窄。另外，这种变频器要采用大量的晶闸管等电力电子器件，从而导致装置体积大、成本高，故交-交型变频器使用远没有交-直-交型变频器广泛，因此后面章节将主要介绍交-直-交型变频器。
