变频器主电路端子的接线技术方法

    变频器的主回路端子如图5-7所示，具体连接应注意以下问题。

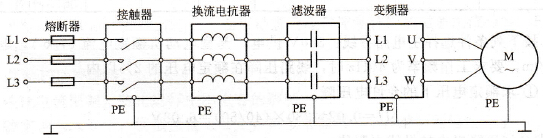

    图5-7    变频器主回路端子图    (1)变频器三相交流输入端子(R/L1、S/L2、T/L3)    电源输入端子通过线路保护用断路器或带漏电保护的断路器连接到三相交流电源，无需考虑连接相序。这里要特别注意的是，三相交流电源绝对不能直接接到变频器输出端子，否则将导致变频器内部器件损坏。    (2)变频器三相交流输出端子(U/T1、V/T2、W/T3)    输出端子应按正确的相序接入电动机，如果电动机方向不对，则交换U/T1、V/T2、W/T3中的任意两相即可，也可以通过设置变频器参数来实现。要注意的是，输出端不能接进相电容器和电涌吸收器。    (3)直流电抗器连接端子[P1、P(+)]    直流电抗器连接端子接改善功率因数用的直流电抗器，端子上连接有短路导体，使用直流电抗器时，先要取出此短路导体。    注意：不使用直流电抗器时，该导体就不用去掉。    (4)制动单元连接端子[P(+)、PB]    一般厂家小功率变频器(0. 75～15kW)内置制动电阻；中大功率18. 5kW以上制动电阻需外置。    (5)直流电源输入端子[P(+)、N(-)]    外置制动单元的直流输入端子，分别为直流母线的正负极。    变频器与电源、电动机的接线方法如图5-8所示。
    图5-8    变频器与电源、电动机的接线方法    变频器的接地与动力设备的接地是两种内容不同的接地。变频器接地是为了泄放变频器工作时产生的感应电压，动力设备的接地是防止动力设备发生漏电或者短路时，使保护装置动作，同时切断供电电源，两种接地应该相互分开，更不能把变频器的接地端子与设备外壳相连，虽然各自接地了，但是，如果万一有一方接地断开，又同时发生漏电故障，将会通过另一方的接地对变频器或者人身安全造成危害。    (6)接地端子(PE)    变频器会产生漏电流，载波频率越大，漏电流越大。变频器整机的漏电流大于3. 5mA，漏电流的大小由使用条件决定，为保证安全，变频器和电动机必须接地。    注意事项如下。    ①接地电阻应小于10Ω。用较粗的短线接到变频器的专用接地端子PE上，接地电缆的线径应根据变频器功率的大小而定。    ②切勿与焊接机及其他动力设备共用接地线。    ③如果供电线路是零地共用的话，最好考虑单独敷设地线。    ④当变频器和其他设备，或有多台一起接地时，每台设备应分别和地相接。不允许将一台设备的接地端和另一台设备的接地端相接后再接地，请勿使接地线形成回路。
