在变频器中，用于驱动控制电力晶体管GTR的基极电路的典型结构如图10-7所示。
图10-7 GTR的基极控制电路的典型结构示意图 图中的VT3即为GTR电力晶体管GTR，其前面的电路即为基极驱动控制电路，由集成电路驱动电路EXB359与普通晶体管VT1、VT2为核心构成。该电路的最大特点是尽量缩短GTR的导通与断开时间，其输出的控制信号波形如图10-8所示。

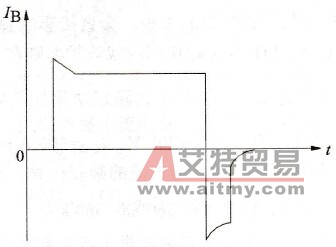

图10-8 GTR的基极控制电路输出波形示意图
