MM430变频器常用参数简介

来源:艾特贸易2017-06-04

简介变频器常用参数介绍如下。 P0003 :用户的参数访问级别。缺省值为 1 。当 P0003=1 ,标准级;当 P0003=2 ,扩展级;当 P0003=3 ,专家级。 P0004 :参数过滤器。 P0004 取值不同,基本操作面板

    变频器常用参数介绍如下。    P0003:用户的参数访问级别。缺省值为1。当P0003=1,标准级;当P0003=2,扩展级;当P0003=3,专家级。    P0004:参数过滤器。P0004取值不同,基本操作面板(BOP-2)显示的参数值将不一样。P0004=0时,无参数过滤功能,可直接访问参数;P0004=2,可访问变频器参数;P0004=3,可访问电动机参数;P0004=4,可访问速度传感器参数;P0004=7,可访问命令和数字I/O参数;P0004=8,可访问模拟I/O参数;P0004 =10,可访问设定值通道和斜坡发生器参数;P0004 =13,可访问电动机的控制参数;P0004=20,可访问通信参数;P0004=22,可访问PI控制器参数。    P0010:调试用的参数过滤器。PO010=0表示准备调试,如果P0010被访问以后没有设定为0,变频器将不运行;P0010 =1表示快速调试变频器参数;P0010=30表示恢复变频器的缺省值。    P0100:确定使用地区的参数,P0100=0,适用于欧洲和中国,频率为50Hz; P0100=2,适用于北美,频率为60Hz    P0300:选择电动机的类型。调试期间,在选择电动机的类型和优化变频器的特性时需要选定这一参数。实际使用的电动机大多是异步电动机。P0300=1,选定为异步电动机;P0300=2,选定为同步电动机。    P0304:电动机的额定电压。本参数只能在P0010=1(快速调试)时进行修改。输入变频器的电动机铭牌数据必须与电动机的接线(星形或三角形)相一致。如果电动机采取三角形接线,就必须输入三角形接线的铭牌数据。    P0305:电动机的额定电流。本参数只能在PO010=1(快速调试)时进行修改。    P0307:电动机的额定功率。本参数只能在PO010=1(快速调试)时进行修改。    P0308:电动机的额定功率因数。本参数只能在P0010=1(快速调试)时进行修改。    P0310:电动机的额定频率。本参数只能在P0010=1(快速调试)时进行修改。    P0311:电动机的额定速度。本参数只能在P0010=1(快速调试)时进行修改。    P0700:选择命令源。P0700=0,表示是工厂的缺省设置;P0700=1,表示由BOP(操作板)设置;P0700=2,表示由端子排输入设置;P0700=4,表示由BOP链路的USS设置;P0700=5,表示由COM链路的USS设置。    P0701:数字输入1的功能(控制数字端子5)。常用的设定值有:P0701=0时,禁止数字输入;P0701=1时,接通正转/断开停止;P0701=2时,接通反转/断开停止;P0701=3时,按惯性自由停车;P0701=4时,按斜坡函数曲线快速降速;P0701=10时,正向点动;P0701=11时,反向点动;P0701=12时,反转;P0701=13时,使用电位器控制升速(增加频率);P0701=14时,使用电位器控制降速(减小频率);P0701=15时,按设定的固定频率运行;P0701=16时,按固定频率相加的方式运行。    P0702:数字输入2的功能(控制数字端子6)。设定值同P0701    P0703:数字输入3的功能(控制数字端子7)。设定值同P0701    P0704:数字输入4的功能(控制数字端子8)。设定值同P0701    P0705:数字输入5的功能(控制数字端子16)。设定值同P0701    P0706:数字输入6的功能(控制数字端子17)。设定值同P0701    P0970:恢复缺省值。P0970=0时,禁止复位;P0970 =1时,参数复位。恢复缺省值时,首先设定P0010= 30,然后设定P0970 =1即可。    P1000:频率设定值的选择。Pl000=0时,无频率设定值;P1000=1时,频率设定可由BOP(操作板)的增减键设置,也可由参数P1040设置;P1000=2时,频率设定由AIN1AIN2端子输入进的模拟量控制;P1000=3时,设定为固定频率,频率可相加。    P1001:固定频率设定值,对应端子5的频率设定。    P1002:固定频率设定值,对应端子6的频率设定。    P1003:固定频率设定值,对应端子7的频率设定。    P1004:固定频率设定值,对应端子8的频率设定。    P1005:固定频率设定值,对应端子16的频率设定。    P1006:固定频率设定值,对应端子17的频率设定。    P1040P1000 =1时,变频器输出的频率。    P1080:变频器输出的下限频率。    P1082:变频器输出的上限频率。    P1110:禁止负的频率设定值。P1110 =1时,禁止反向运行;P1110=0时,允许反向运行。    P1120:变频器启动时输出频率的上升时间。    P1121:变频器停止时输出频率的下降时间。    (1)BOP操作板控制电动机的变频运行    ①参数设置。    P0010=0,准备调试。    P0700=1,由BOP操作板控制变频器的运行。    P1000=1,变频器的输出频率设定由BOP(操作板)的增减键设置。    参数设置完后,应将变频器停电5min以上,然后再启动变频器。    ②变频器运行(图5-13)。
变频器实际BOP操作板
    5-13    变频器实际BOP操作板    ·按下BOP操作板的绿色启动按键,启动电动机。    ·在电动机转动时,按下BOP操作板的向上箭头键,使电动机升速到50Hz    ·在电动机达到50Hz时,按下BOP操作板的向下箭头键,使电动机速度及其显示值都降低。    ·按红色停止键,停止电动机。    (2)使用外接电位器控制变频器的输出频率    ①参数设置。    PO010=0,准备调试。    P0700=1,由BOP操作板控制变频器的运行(P0700=2,由端子板控制变频器的运行)。    P1000=2,变频器的输出频率设定由输入模拟量设置。    ②变频器运行。    按图5-14对变频器接线。

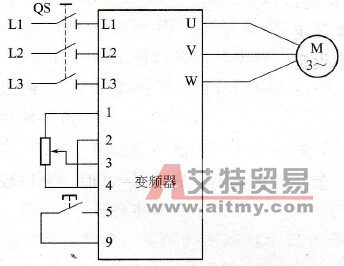

使用电位器控制变频器输出频率的接线图
    5-14    使用电位器控制变频器输出频率的接线图

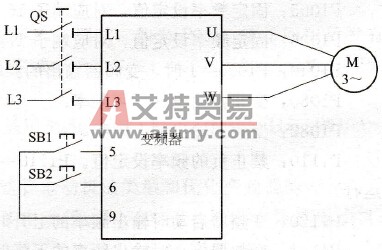

变频器控制电动机正反转接线图
    5-15    变频器控制电动机正反转接线图    ①按下BOP操作板的绿色启动按键(或按下启动按钮),启动电动机。    ②改变电位器的电阻值就可以改变变频器的输出频率。    ③按红色停止键(或断开按钮),停止电动机。    (3)变频器控制电动机正反转运行    ①变频器的接线,如图5-15所示。    ②变频器参数设置。将电动机的参数输入变频器,同时根据控制要求,将变频器相关参数也输入变频器。MM430变频器的参数设置如表5-5所示。    5-5    MM430变频器参数设置
     数     设定值             P0003     1     用户访问级别为标准级     P0004     0     可访问全部参数     PO010     1     快速调试     P0100     0     设定频率为50Hz     P0304     380     设定电动机的额定电压为380V     P0305     1.6     设定电动机的额定电流为1. 6A     P0307     0. 55     设定电动机的额定功率为0. 55kW     P0310     50     设定电动机的运行频率为50Hz     P0700     2     选择由端子控制变频器的运行     P1000     3     频率由BOP设定为固定值     P1080     30     电动机运行的下限频率     P1082     50     电动机运行的上限频率     P1120     5     电动机启动时间     P1121     5     电动机停车时间     P3900     1     快速调试结束     P0003     3     用户访问级别为专家级     P0004     7     访问命令和数字I/O参数     P0701     1     设置端子5与端子9接通时电动机正转,断开停止     P0702     2     设置端子6与端子9接通时电动机反转,断开停止     P1110     0     允许反转运行
    ③调试运行。在基本操作板上调试好上述参数后,可以运行变频器。    当端子5与端子9接通时,电动机按设置的下限频率30Hz正转运行,达到30Hz的启动时间为5s;断开端子5与端子9,电动机从30Hz到停止的时间为5s。改变参数P1120P1121的数值可改变电动机启动和停止时间。    当端子6与端子9接通时,电动机按设置的下限频率30Hz反转运行,达到30Hz的启动时间为5s;断开端子6与端子9,电动机从30Hz到停止的时间为5s。改变参数P1120P1121的数值可改变电动机启动和停止时间。    当设置参数P1000=3时,电动机运行频率由参数P1080的设置值决定。    当设置参数Pl000=1时,电动机运行频率由参数P1040的设置值决定。    (4) MM430变频器实现PID控制    ①变频器的接线如图5-15所示。    当反馈模拟量信号为电压信号时,端子18旁的AIN1AIN2拨到OFF位置。当反馈模拟量信号为电流信号时,端子18旁的AIN1AIN2拨到ON位置。    如果使用模拟量输入端口AIN2(端子1011),接线时,端子2811短接(端子9=24V,端子28=0V),端子10接模拟电压正极。    ②变频器参数设置。将电动机的参数输入变频器,同时根据控制要求,将变频器相关参数也输入变频器。MM430变频器的参数设置如表5-6所示。    5-6    MM430变频器参数设置
    参数     设定值             P0003     3     用户访问级别为标准级     P0004     7     访问命令和数字I/O参数     P0700     2     选择由端子控制变频器的运行     P0701     16     固定频率设定值(直接选择ON命令)     P0004     8     访问模拟I/O参数     P0756     1     选择模拟电压0~10V输入     P0004     10     访问设定值通道和斜坡函数发生器     P1000     2     频率由模拟设定值设定     P1120     10     电动机启动时间     P1121     10     电动机停车时间     P0004     22     访问PI控制器参数    P2200     1     允许使用PID闭环控制器     P2240     44     电动电位计设定值,PID设定值,允许用户以%值的形式写入     P2253     755     PID设定值信号源,等于755为从AIN1取信号     P2257     10     加速时间(s)     P2258     10     减速时间(s)     P2264     755.0     PID反馈信号,等于755为模拟输入AIN1的设定值     P2269     30     PID反馈信号的增益,实际调试值     P2271     0     负反馈设定     P2280     5     PID比例增益系数,经验值     P2285     2     PID积分时间,经验值
    可以通过BOP面板监视系列参数。    R0752:是反馈信号输入值的频率,数据通过R0752可以读取显示。    R2266:显示PID设定值,允许用户以%值的形式显示压力数据。    R2272PID反馈值读取显示,用户以%值的形式显示,如果没有或为0,可能是输入信号有问题,检查输入信号。    ③调试运行。在基本操作板上调试好上述参数后,可以运行变频器。    运行结果显示,当改变端子34的模拟输入电压,变频器的输出频率会发生变化,但很快就能恢复原值。PID控制能保持原值的稳定性。
