西门子MM430变频器简介

    变频器是由单片机控制、将工频交流电变为频率和电压可调的三相交流电的电器设备。近年来，随着大功率电力晶体管和计算机控制技术的发展，极大地促进了交流变频调速技术的发展，目前在工业自动化方面和节能方面已广泛使用变频器进行调速控制，其应用前景十分广阔。    变频器作为三相异步电动机变频调速的设备，要正确使用，必须掌握以下两点。    ①熟悉变频器的操作注意事项。    ②熟悉变频器控制电动机调速的参数设置方法。    (1) MM430变频器的特点    ①易于安装、参数设置和调试。具有牢固的EMC设计。    ②可由IT（中性点不接地）电源供电。对控制信号的响应是快速和可重复的。    ③参数设置的范围很广，确保它可对广泛的应用对象进行配置。电缆连接简便。具有多个继电器输出。    ④具有多个模拟量输出(0～20mA)。6个带隔离的数字输入，并可切换为NPN/PNP接线。    ⑤2个模拟输入：    AINl: 0～10V,0～20mA和-10～+10V.    AIN2: 0～10V, 0～20mA。    ⑥2个模拟输入可作为第7和第8个数字输入。    ⑦BiCo（二进制互联连接）技术。    ⑧模块化设计，配置非常灵活。    ⑨脉宽调制的频率高，因而电动机运行的噪声低。    ⑩有多种元件可供用户选用，用于与PC通信的通信模块、基本操作面板和用于进行现场总线通信的PROFIBUS模块。    (2)性能特性    ①U/f控制    ·磁通电流控制(FCC)，改善了动态响应和电动机的控制特性。    ·多点U/f特性。    ②快速电流限制(FCL)功能，避免运行中不应有的跳闸。    ③内置的直流注入制动。    ④复合制动功能改善了制动特性。    ⑤加速／减速斜坡特性具有可编程的平滑功能。    ·起始和结束段带平滑圆弧。    ·起始和结束段不带平滑圆弧。    ⑥具有比例、积分和微分(PID)控制功能的闭环控制。    ⑦各组参数的设定值可以相互切换。    ·电动机驱动数据组(DDS)。    ·命令数据组和设定值信号源(CDS)。    ⑧自由功能块。    ⑨动力制动的缓冲功能。    (3)保护特性    ①过电压／欠电压保护。    ②变频器过热保护。    ③接地故障保护。    ④短路保护。    ⑤I2t电动机过热保护。    ⑥PTC／KTY电动机保护。    (4)西门子变频器的外形    如图5-9所示。
    图5-9    西门子MM420、MM430、MM440外形图    (5)主电源接线端子    如图5-10所示。

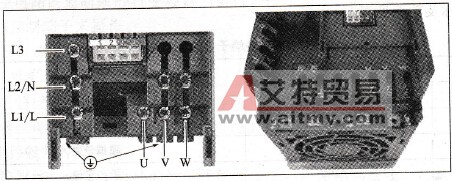

    图5-10    主电源接线端子图    (6) MM430变频器控制端子结构    如图5-11所示。    (7) MM430变频器控制端子接线说明    ①端子1、2：变频器自身提供的10V直流电源，端子1为正，端子2为负。

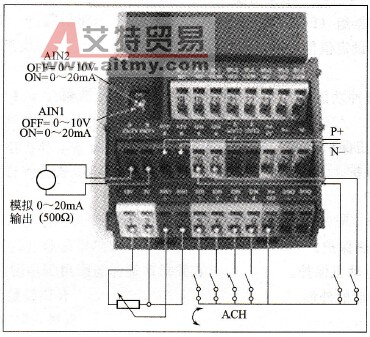

    图5-11    MM430变频器控制端子图    ②端子3、4，10、11:两对模拟量输入端子，由DIP开关控制，如图5-11所示。    ③端子5、6、7、8、16、17：数字信号输入端子。    ④端子9、28:公共端子。    ⑤端子12、13，26、27:两对模拟量输出端子，0～20mA。    ⑥端子14、15：电动机热保护端子。    ⑦端子18、19、20:继电器触点端子。其中20为公共端，18、20是常闭触点，19、20是常开触点。外加电压：直流30V／5A（电阻负载），交流250V／2A（感性负载）。    ⑧端子21、22；继电器触点端子。其中22为公共端，是一对常开触点。外加电压：直流30V／5A（电阻负载），交流250V／2A（感性负载）。    ⑨端子23、24、25：继电器触点端子。其中25为公共端，23、25是常闭触点，24、25是常开触点。外加电压：直流30V／5A（电阻负载），交流250V/2A（感性负载）。    ⑩端子29、30: RS-485电源端子。    各端子名称及功能见表5-4。    表5-4    各端子名称及功能
    端 子     名 称     功 能     1 　-     输出+10V     2 　-     输出0V     3  ADC1+     模拟量输入1(+)     4  ADC1-     模拟量输入1(-)     5  DIN1     数字量输入1     6  DIN2     数字量输入2     7  DIN3     数字量输入3     8  DIN4     数字量输入4     9 　     隔离输出+24V/max. 100mA     10  ADC2+     模拟量输入2(+)     11  ADC2 -     模拟量输入2（-）     12  DACl+     模拟量输出1(+)     13  DACl -     模拟量输出1（-）     14  PTCA     连接PTC／KTY84     15  PTCB     连接PTC／KTY84     16  DIN5     数字量输入5     17  DIN6     数字量输入6     18 DOUT1／NC     数字量输出1／常闭触点     19 DOUT1/NO     数字量输出1／常开触点     20 DOUT1／COM     数字量输出1／转换触点     21 DOUT2/NO     数字量输出2／常开触点     22 DOUT2/COM     数字量输出2／转换触点     23 DOUT3/NC     数字量输出3／常闭触点     24 DOUT3／NO     数字量输出3／常开触点     25 DOUT3/COM     数字量输出3／转换触点     26 DAC2+     模拟量输出2(+)     27 DAC2 -     模拟量输出2（-）     28 -     隔离输出0V／max. 100mA     29 P+     RS-485端口     30 N-     RS-485端口
