绝缘栅双极晶体管IGBT模块内部结构是怎样的？
来源：艾特贸易2017-06-04
简介现在变频器中使用的绝缘栅双极晶体管 IGBT 均以模块的方式出现，这主要是生产厂家为了使用方便，而将分立元器件方式的多个 IGBT 组合在一起而形成的。根据组合 IGBT 的数量不同而有
现在变频器中使用的绝缘栅双极晶体管IGBT均以模块的方式出现，这主要是生产厂家为了使用方便，而将分立元器件方式的多个IGBT组合在一起而形成的。根据组合IGBT的数量不同而有多种，其中，以双管式IGBT模块与六管式IGBT模块应用较多。 (1)双管式IGBT模块 变频器中使用的绝缘栅双极晶体管双管式IGBT模块内部典型结构如图10-23所示。 (2)六管式IGBT模块 变频器中使用的绝缘栅双极晶体管六管式IGBT模块内部典型结构如图10-24所示。
图10-23 双管式IGBT模块内部典型结构

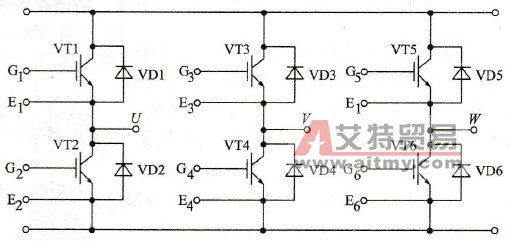

图10-24 六管式IGBT模块内部典型结构
