变频器输出电抗器特点及应用

    输出电抗器有助于改善变频器的过电流和过电压。变频器和电动机之间采用长电缆或向多电动机供电时（10~ 50台），由于变频器工作频率高，连接电缆的等效电路成为一个大电容，而引起下列问题。    (1)电缆对地电容给变频器额外增加了峰值电流。    (2)由于高频瞬变电压，给电动机绝缘额外增加了瞬态电压峰值。    为了避免电动机绝缘过早老化和电动机损坏及变频器损坏，可以选用输出电抗器来减小在电动机端子上的du/dt值，变频器和电动机之间用长电缆时，输出电抗器可以减小负荷电流的峰值。但是输出电抗器不能减小电动机端子上的瞬变电压的峰值。    输入电抗器LA1、输出电抗器LA2和直流电抗器LDC在变频器中的连接如图9-11所示。

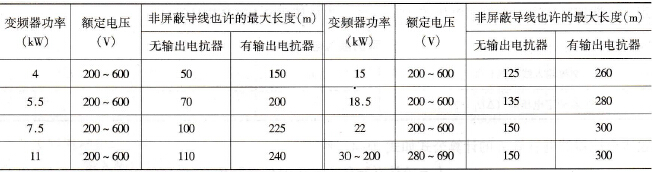

    图9-11    三种电抗器在变频器中的连接图    输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作用。有些变频器产品使用说明书中提供了有输出电抗器与无输出电抗器时，连接电动机的导线允许的最大长度，表9-5是西门子公司提供的数据。    表9-5    输出滤波电抗器与允许导线长度
    在变频器的输出侧是否要配置电抗器，可根据工程实际情况而定。由于变频器输出电压中高次谐波较多，变频器与电动机之间的传输线不宜太长。导线过长，其分布电容也大，则在高次谐波电压作用下，高次谐波电流过大。当输出电缆过长时就应设置输出电抗器。输出频率在120H以下，主回路开关频率在3kHz以下，可用常规的铁心电抗器，输出频率在120Hz以上，主回路开关频率在3kHz以上，应该用铁氧体磁心的电抗器，否则电抗器的损耗过大，温升过高。
