SB61变频器利用升、降速控制端的给定方式

    变频器的输入信号控制端中，可以任选两个端子，经过功能预置，作为升速和降速之用，如图10-5中之X1输入端和X2输入端所示。

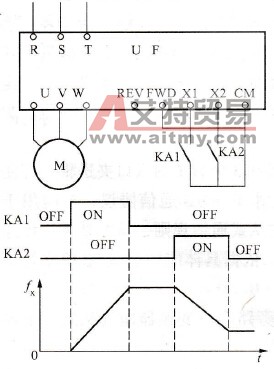

    图10-5    变频器的升、降速端子    以森兰SB61系列变频器为例，通过功能预置，可使X1作为升速端子，使X2作为降速端子，它们的具体功能如图10-5所示。    “X1 - CM”接通(ON)→频率上升；断开时为频率保持；    “X2 - CM”接通(ON)→频率下降；断开时为频率保持。    利用这两个升、降速控制端，可以在远程控制中通过按钮开关来进行升、降速控制。还可以灵活地应用在各种自动控制的场合。    在变频器的外接给定方式中，人们习惯于使用电位器来进行频率给定，如图10-6 (a)所示。但电位器给定有许多缺点：    (1)电位器给定实质上是电压给定方式之一，属于模拟量给定，其给定精度较差。    (2)电位器的滑动触点与碳膜（或金属膜）之间容易因磨损而接触不良，导致给定信号不稳定，甚至发生频率跳动等现象。    (3)由于给定电源的电压较低，因此，当操作位置与变频器之间的距离较远时，线路上的电压降将进一步影响频率的给定精度。同时，也较容易受到其他设备的于扰。    利用升、降速端子来进行频率给定时，只需接入2个按钮开关即可，如图10-6 (b)所示。利用升、降速端子来进行频率给定时的优点有：

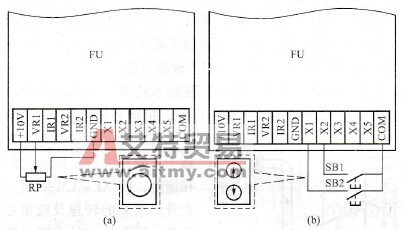

    图10-6    电位器给定与升、降速端子给定    (a)电位器给定；(b)升、降速端子给定    (1)升、降速端子给定属于数字量给定，精度较高。    (2)用按钮开关来调节频率，操作简便，且不易损坏。    (3)因为是开关量控制，故不受线路电压降等的影响，抗干扰性能极好。因此，在变频器进行外接给定时，应尽量少用电位器，而采用升、降速端子给定方式进行给定。
