变频器谐波干扰的主要途径有哪些？

    大体上说，变频器谐波干扰信号的传播方式有以下几种。    (1)电路传导方式    电路传导方式即通过相关电路传播干扰信号，具体的传播途径如下。    ①通过电源网络传播。这是变频器输入电流干扰信号的主要传播方式。由于输入电流为非正弦波，当变频器的容量较大时，网络电压将产生畸变，影响其他设备工作。其传播途径如图5-27中的虚线①所示。

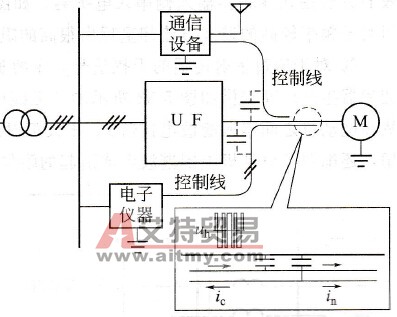

    图5-27    电路耦合传播方式    ②通过漏电流传播。这是变频器输出侧干扰信号的主要传播方式。因为输出线路与大地之间或地线之间存在着分布电容，所以，变频器输出的高频脉冲电压通过分布电容流向大地的漏电流是比较可观的，这些高频漏电流又通过地线而传播到其他设备。如图5-27中的虚线②所示。    (2)感应耦合方式    当变频器的输入电路或输出电路与其他设备的电路挨得很近时，变频器的高次谐波信号将通过感应的方式耦合到其他设备中去。感应的方式又有两种。    ①磁感应方式。这是电流干扰信号的主要传播方式。由于变频器的输入电流和输出电流中的高频成分要产生高频磁场，该磁场的高频磁力线穿过其他设备的控制线路而产生感应干扰电流，如图5-28所示。    电磁感应方式产生的干扰电流，是以控制电路为回路，并将迭加到控制电流上去，如图5-28右下角所示。具有这种特点的干扰信号，通常称为差模干扰信号。

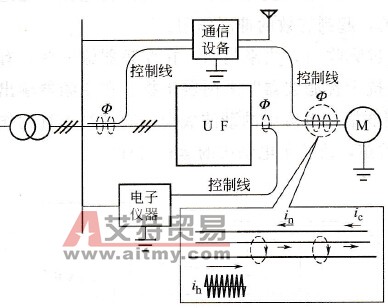

    图5-28    电磁感应传播方式    ih-变频器主电路电流中的高频成分；    ic-其他设备的控制电流；    iD-因电磁感应而产生的干扰电流
    图5-29    静电感应传播方式    Uh一变频器输出电压的波形；ic-其他设备的控制电流；    iD-因电磁感应而产生的干扰电流    ②静电感应方式这是电压干扰信号的主要传播方式。是变频器输出的高频电压波通过线路的分布电容传播给控制电路的，如图5-29所示。    静电感应方式产生的干扰电流在两根控制线内的瞬间电流将具有相同的方向，它们共同与大地构成回路，如图5-29右下角所示。具有这种特点的干扰信号，通常称为共模干扰信号。    (3)空中辐射方式    频率很高的谐波分量具有向空中辐射电磁波的能力，从而对其他设备形成干扰。尤其对于通信设备的干扰更为严重，如图5-30所示。

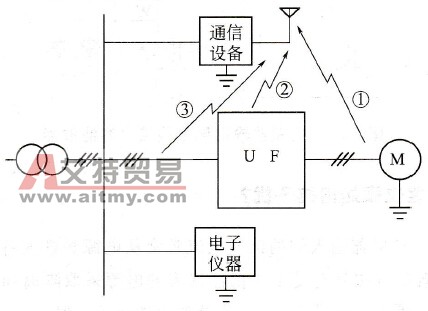

    图5-30    空中辐射方式
