外界对变频器的干扰主要来自哪里？

    外界对变频器的干扰主要来自电源进线，主要有：    ①当电源侧的补偿电容器投入网络时，在暂态过程中电源电压将出现很高的峰值，如图5-23所示。其结果可能使整流二极管因承受过高的反向电压而损坏。
    图5-23    补偿电容投入时电压的畸变    ②当网络内有容量较大的晶闸管换向设备时，由于晶闸管总是在每半个周期的部分时间导通，在其导通时容易使网络电压出现凹口，如图5-24所示。它不仅污染了电网，并使整流二极管有可能因出现较大的反向电压而损坏。    在变频器的输入电路中接入交流电抗器，可以有效抑制上述两种干扰源。

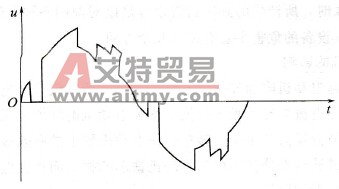

    图5-24    晶闸管换相引起的电压畸变
