变频器输入电路功率因数如何改善？

    变频器输入电路中改善功率因数的根本途径是削弱谐波电流。为此，在输入电路中串入电抗器是比较有效的方法。具体方法有两种，如图5-20所示。    (1)直流电抗器LD    直流电抗器LD串接于整流桥和滤波电容之间。直流电抗器的结构简单体积小且滤波效果好，可使功率因数提高至0.95。
    图5-20    电抗器接入方法    (2)交流电抗器LA    交流电抗器串接于三相的输入电路中。交流电抗器的滤波效果稍差，只能将功率因数提高到0. 75～0. 85。但它除了滤波功能外，还具有以下功能。    ①抑制输入电路的浪涌电流。    ②削弱电源电压不平衡的影响。    交流电抗器数据见表5-5，直流电抗器数据见表5-6，接入电抗器后，各次谐波电流与电感的关系如图5-21所示。由图可知，随着电感量的增大，各次谐波电流都将显著减小。    表5-5    交流电抗器数据

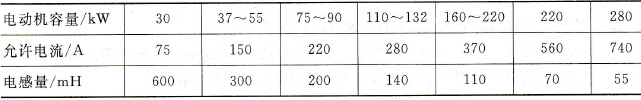

    表5-6    直流电抗器数据

    图5-21    电抗器对谐波电流的抑制作用
