变频器如何处理电动机的过载问题

    针对电动机过载的特点，新型的变频器都提供了具有反时限性的电子热保护装置。    ①反时限特性指过载后保护动作的时间和过载电流的大小成反比，保护曲线如图4-4 (a)所示。图中，横坐标是电动机的电流负荷率：
式中β-电动机的电流负荷率；    IM-电动机的运行电流，A；    IMN -电动机的额定电流，A。    纵坐标是变频器的跳闸时间tT，也就是允许运行的时间。    由图可知，当β1>1.0时：    如    β3>β2 >β1    则    t3 <t2 <t1    ②保护曲线与工作频率有关  因为工作频率越低，电动机的散热越差，故在过载程度相同的情况下，电动机运行频率越低，允许运行的时间（即跳闸时间）越短，如图4-4 (b)中的曲线①、曲线②、曲线③所示。由图可知，在电流负荷率相同（都等于βx）的情况下：    如    fc<fB< fA    则    tC<tB<tA    有的变频器还具有过载预报功能，当电机电流接近过载时，预先发生报警信号，避免不必要的跳闸。

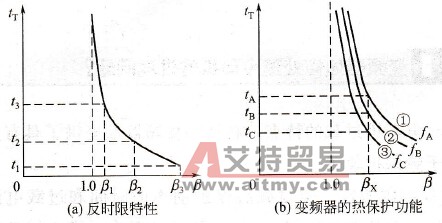

    图4-4    过载时的热保护曲线
