MM440变频器在电梯上的运用

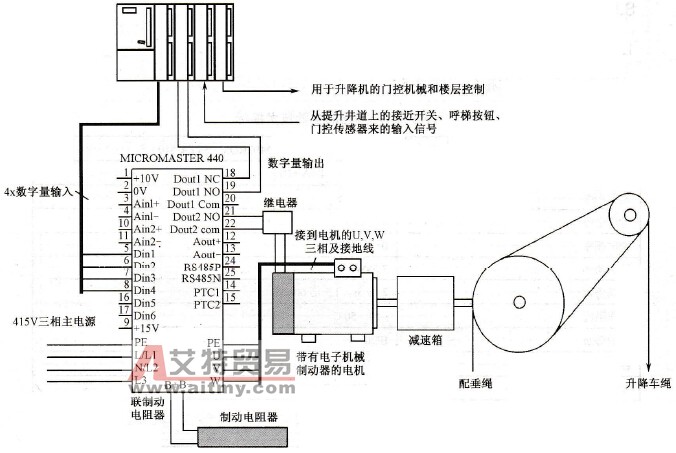

    在典型的升降系统的轿厢控制中，要与“对重”（电梯中与轿厢相平衡的装置）相结合，系统表现为很大的惯性复杂系统。所以传动装置必须有很大的启动力矩。西门子新一代MM440变频器可以控制电机从静止到平滑启动期间提供200%的3s的过载能力。MM440的矢量控制和可编程的S曲线功能，使轿厢在任何情况下都能平稳地运行且保证乘客的舒适感，特别在轿厢突然停止和突然启动时。MM440变频器内置了制动单元，只需选择制动电阻就可以实现再生发电制动，因此可以节约系统成本。    一、系统配置    此系统采用一台MM440 7.5kW/400V变频器。曳引电机为7.5kW/400V三相带制动器电机。控制系统采用SIMATIC S7-313 PLC。系统配置如图8-24所示。

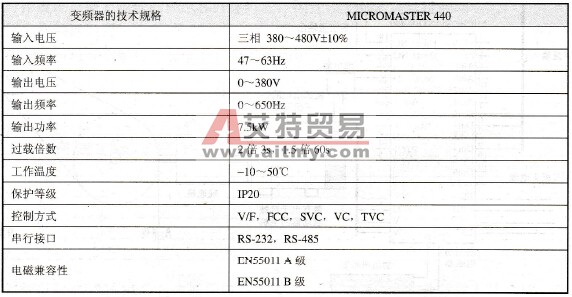

    图8-24    系统配置    二、系统功能与原理    在此系统中，一台MM440用于控制三层楼的小型提升系统，外接制动电阻用于提高电机的制动性能。采用两个固定频率，50Hz对应1m/s速度，6Hz对应的速度用于减速停车。斜坡积分时间设定为3s，其中含有0.7s的平滑积分时间。    控制由数字量输入完成，两个输入DIN1、DIN2用于选择运行方向；DIN3、DIN4用于选择两段运行速度；DIN5用于DC直流注入制动控制。一个继电器输出用于控制电机的制动器，其余的用于提升机的故障报警。    电机制动器打开后，电梯沿着井道方向加速到50Hz。在井道中用一些接近开关与PLC相连接。由这些接近开关提供平层信号和减速停车。当电梯达到第一个接近开关时，电机开始减速且以低速6Hz爬行；当电梯达到第二个接近开关时，电机停车且电机制动器动作。    系统采用S7-313 PLC系统来处理接近开关信号、按钮信号及电梯的控制开关和楼层显示等。    通过调节变频器的调制频率，可以使电梯静音运行。S曲线设定保证电梯平滑操作，提高乘坐舒适感。采用高性能的矢量控制，轿厢可以快速平稳地运行。MM440变频器的高力矩输出和过载能力保证电梯可靠、无跳闸运行。    三、电机和变频器主要参数设定    1．变频器的主要技术指标    变频器的主要技术指标见表8-5。    表8-5    变频器的主要技术指标

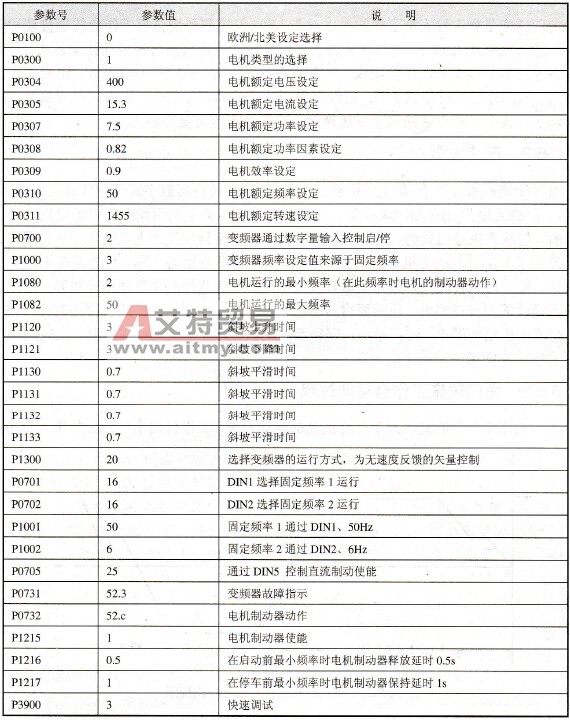

    2．电机和变频器主要参数设定    电机和变频器主要参数设定见表8-6。    表8-6    电机和变频器主要参数设定
