变频器外部制动电阻连接端子(P(+)、DB)注意事项

    不同品牌的变频器，外部制动电阻连接端子有所不同，对“富士”变频器来说，G11S型7.5kW以下和P11S型11kW以下的变频器有这两个端子。对前一种规格的变频器，机器内部装有制动电阻，且连接于P(+)、DB端子上。如果内装的制动电阻热容量不足（当高频运行或重力负载运行等）或为了提高制动力矩等，则必须外接制动电阻（选件）。连接时，先从P(+)、DB端子上卸下内装制动电阻的连接线，并对其线端包好绝缘，然后将外部制动电阻连接到变频器的P(+)、DB上。注意配线长度应小于5m，用双绞线或双线密着并行配线，其接线如图6-9所示。

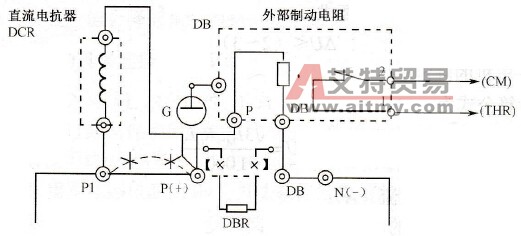

    图6-9    外部制动电阻的接线    西门子MM440变频器的外部制动电阻的连接端子为B+/DC+和B-，要求制动电阻必须垂直安装并紧固在隔热的面板上。
