变频器共用直流母线方案

    对于通用变频器而言，采用共用直流母线很重要的一点就是在共用直流母线上电时必须充分考虑到变频器的控制、传动系统故障、负载特性和输入主回路保护等。图2-5所示为一种应用比较广泛的共用直流母线方案。该方案包括3相进线（保持同一相位）、直流母线、通用变频器组、公共制动单元（或采用能量回馈装置）和一些附属元件。该方案具有以下特点：

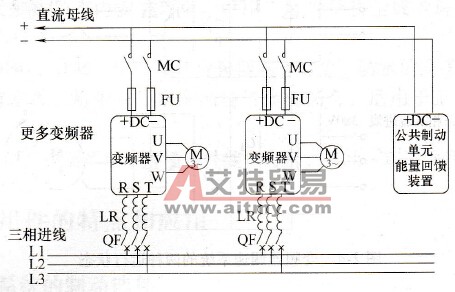

    图2-5    通用变频器共直流母线方案

    1)使用一个完整的变频器，而不是单纯使用传统意义上的整流桥加多个逆变器方案。

    2)不需要分离变频器的整流桥、充电单元、电容组和逆变器。

    3)每一个变频器都可以单独从直流母线中分离出来而不影响其他系统。

    4)通过联锁接触器来控制变频器直流环节接入到共用直流母线上。

    5)采用快速熔断器来保护接在公共直流母线上变频器的电容单元。

    6)所有接在公共直流母线上的变频器必须使用同一个三相交流电源。

    在图2-5中，QF是每个变频器的进线保护装置，它应该采用带辅助触点的断路器，因为直流接触器MC的接通必须同时满足QF的辅助触点闭合和变频器运行状态正常这两个条件，否则MC就断开。

    LR为进线电抗器，由于实际工作现场的复杂环境往往会导致电网参数的波动并产生谐波，使用进线电抗器就能有效地避免这些因素对变频器的影响，也可用于增加电源阻抗并吸收附近设备投入工作时产生的浪涌电压和主电源的电压尖峰，从而最终保护变频器的整流单元。

    为确保变频器上电后顺利地接到公共直流母线上，或是在变频器故障后快速地与公共直流母线断开以进一步缩小变频器故障范围，使用在该系统的变频器必须要有DC 24V信号或无源触点信号输出，其输出信号至少包括：

    1) READY信号：该信号输出有效则表示变频器无故障，母线电压正常，可以接收起动命令。

    2) FAULT信号：该信号输出表示变频器故障。

    FU为快速熔断器，额定电压通常可选DC 700V，如Bussman的FWP系列；Gouldshawmut的A70P系列，额定电流必须考虑到驱动电动机在电动或制动时的最大能量，一般情况下可选额定负载的125%电流。

    MC为2P直流接触器，如ABB的EHDB系列，额定电压为DC 650V，其额定电流同样需根据驱动电动机制动时的最大电流来选取，一般情况下可以选额定负载的120%电流。
