通用变频器共用直流母线的应用

    通用变频器的共用直流母线方案目前已经在工业领域的很多机械设备上得到广泛应用，不仅整机（设备加电气）故障率低，而且能最大程度地节能，更具有环保的意义。

    1)双电动机驱动。双电动机驱动应用方案如图2-6所示，与主动设备相连的电动机处于电动工作状态为主电动机，与从动设备相连的电动机由于转鼓差速的作用始终处于发电状态的为副电动机。主、副电动机各用一台普通变频器驱动，采用公共直流母线方案，较好地解决副电动机持续发电的再生能量问题，并达到节能的效果。

    2)多电动机驱动。多电动机驱动设备通常包括几个主要的传动电动机，例如纺织机械通常有一道、二道、三道牵伸和卷曲，它们需要同步运行。在同步时，一道牵伸M1和二道牵伸M2为保持一定牵伸比必须处于发电状态，而三道牵伸M3和卷曲M4则处于电动状态。M1和M2发电是由于3道牵伸的电动所引起的，该两台电动机所产生的回馈能量足以消耗在处于电动状态下的M3和M4中，而不会引起直流回路母线电压的升高，这样通过图2-7所示接线就可以解决再生能量的制动问题，从而使系统始终处于比较稳定的状态。

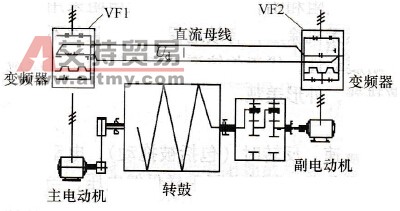

    图2-6    共用直流母线方案在离心机上的应用

    图2-7    共用直流母线方案在化纤设备上的应用

    在图2-7中，能量传递的公式为：P0=P3+P4-P1-P2。很显然，公共直流母线方案将大大降低能量损耗。多电动机驱动设备采用共用直流母线的控制方式，具有以下显著的特点：

    1)共用直流母线可以大大减少制动单元的重复配置，结构简单合理，经济可靠。

    2)共用直流母线的中间直流电压恒定，由于各变频器的直流环节并联电容器的储能容量较大。

    3)各电动机工作在不同状态下，能量回馈互补，优化了系统的动态特性，并使系统具有较高的节能效果。
