变频器无线电干扰及抑制措施

    用变频器拖动电机时，从变频器及其主回路电缆放射出高频干扰。这种干扰对10MHz以下的频率带影响很大。如果进入无线电接收机，则往往出现杂音。图5-11所示为无线电干扰的四种传播途径。

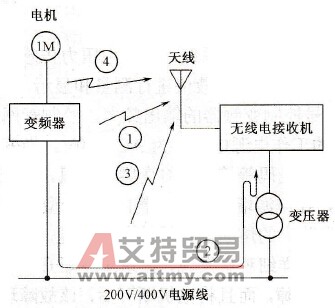

    图5-11    无线电干扰的传播途径

    ①直接发射。这种干扰作为空中电波直接从干扰源放射，传播到无线电接收机的天线回路。

    ②直接传导。干扰源在电源线上传导，侵入无线电接收机内。

    ③从电源线放射。漏到电源线上的干扰从配电线放射，进入无线电接收机。

    ④从主回路电缆放射。干扰从变频器到电机的电缆放射，进入无线电接收机。

    对于这些干扰，可根据广播波的电场强度采取以下措施来抑制。

    a．将变频器装在铁制的配电柜中，配电柜的接地端子接地。

    b．广播波的电场强度极弱时，在变频器的电源侧和电机侧接入干扰滤波器，同时将变频器的主回路电缆放入接地的金属管子中。金属管的接地线要尽量短，而且要完全接地，如图5-12所示。

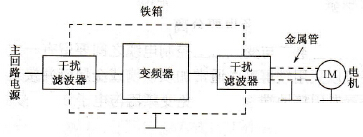

    图5-12    无线电干扰的抑制措施
