MM440变频器多段速频率控制

    MM440变频器的6个数字输入端口(DIN1～DIN6)，可以通过P0701～P0706设置实现多频段控制。每一频段的频率可分别由P1001～P1015参数设置，最多可实现15频段控制。在多频段控制中，电机转速方向是由P1001～P1015参数所设置的频率正、负决定的。6个数字输入端口，哪一个用于电机运行、停止控制，哪些用于多段频率控制，是可以由用户任意确定的。一旦确定了某一数字输入端口控制功能，其内部参数的设置值必须与端口的控制功能相对应。

   MM440变频器控制实现电机三段速频率运转。DIN3端口设为电机启动/停止控制，DIN1和DIN2端口设为三段速频率输入选择，三段速度设置如下。

    第一段：输出频率为15Hz，电机转速为840r/min。

    第二段：输出频率为35Hz，电机转速为1960r/min。

    第三段：输出频率为50Hz，电机转速为2800r/min。

    1．电路接线

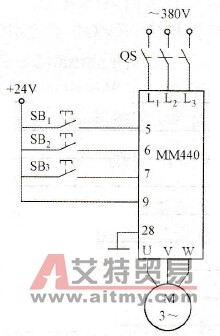

    按图3-16所示电路进行接线操作。

    图3-16    多段速频率控制线路

    2．参数设置

    ①恢复变频器工厂默认值。设定P0010=30和P0970=1，按下P键，开始复位，复位过程大约为3min，这样就保证了变频器的控制接线参数恢复到工厂默认值。

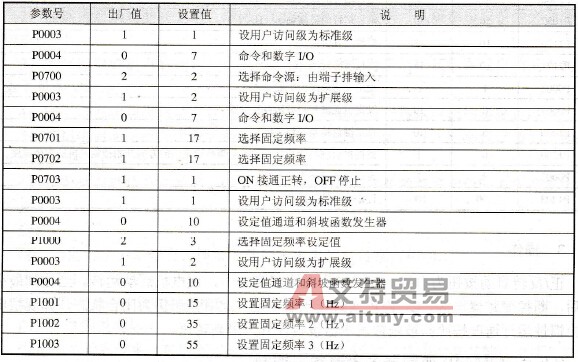

    ②设置三段固定频率控制参数，见表3-16。

    表3-16    三段固定频率控制参数

    3．操作控制

    当按下自锁按钮SB3时，数字输入端口DIN3为“ON”，允许电机运行。

    ①第1段控制。当SB1按钮接通，SB2按钮断开时，变频器数字输入端口DIN1为“ON”，端口DIN2为“OFF”，变频器工作在由P1001参数所设定的频率为15Hz的第1段上。

    ②第2段控制。当SB1按钮断开，SB2按钮接通时，变频器数字输入端口DIN1为“OFF”，端口DIN2为“ON”，变频器工作在由P1002参数所设定的频率为35Hz的第2段上。

    ③第3段控制。当SB1按钮接通，SB2按钮接通时，变频器数字输入端口DIN1为“ON”，端口DIN2为“ON”，变频器工作在由P1003参数所设定的频率为50Hz的第3段上。

    ④电机停车。当SB1、SB2按钮都断开时，变频器数字输入端口DIN1、DIN2均为“OFF”，电机停止运行。或在电机正常运行的任何频段，将SB3断开使数字输入端口DIN3为“OFF”，电机也能停止运行。
