MM440变频器频率给定操作和参数设置

    下面通过练习掌握变频器频率给定的方法和基本参数设置。

    (1)频率给定操作

   MM440变频器为用户提供了两对模拟输入端口AIN1+、AIN1-和端口AIN2+、AIN2-，即端口“3”、“4”和端口“10”、“11”，6个数字输入端口(DIN1～DIN6)，即端口“5”、“6”、“7”、“8”、“16”和“17”（见图3-9），每一个数字输入端口功能很多，可根据需要进行设置。从P0701～P0706为数字输入1功能至数字输入6功能，每一个数字输入功能设置参数值范围均为0～99，默认值为1。下面列出其中几个参数值，并说明其含义。

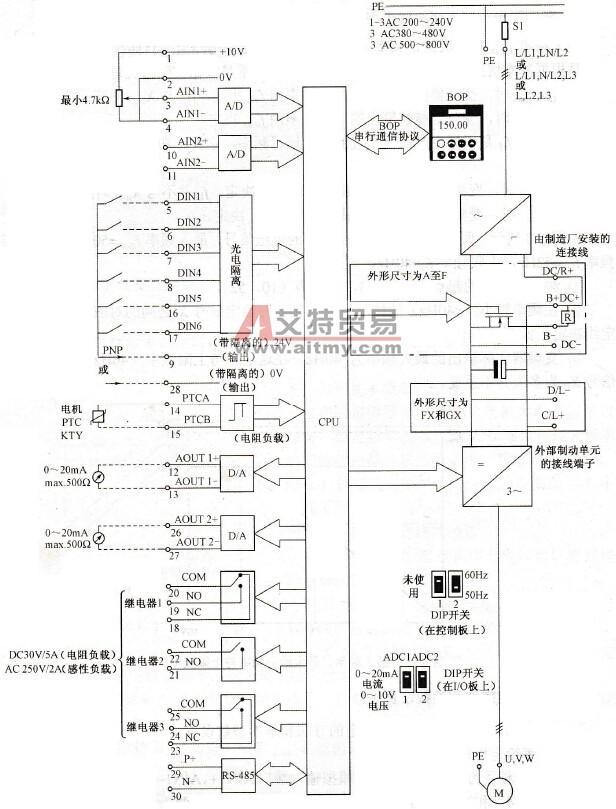

    图3-9    MM440变频器接线电路

    参数值为0：禁止数字输入。

    参数值为1：ON/OFF1（接通正转/停车命令1）。

    参数值为2：ON/OFF1（接通反转/停车命令1）。

    参数值为3：OFF2（停车命令2）按惯性自由停车。

    参数值为4：OFF3（停车命令3）按斜坡函数曲线快速降速。

    参数值为9：故障确认。

    参数值为10：正向点动。

    参数值为11：反向点动。

    参数值为12：反转。

    参数值为13：MOP（电动电位计）升速（增大频率）。

    参数值为14：MOP降速（减小频率）。

    参数值为15：固定频率设定值（直接选择）。

    参数值为16：固定频率设定值（直接选择+ON命令）。

    参数值为17：固定频率设定值（二进制编码选择+ON命令）。

    参数值为25：直流注入制动。

    用自锁按钮SB1和SB2控制MM440变频器，实现电机的正转和反转功能，由模拟输入端控制电机转速的大小。DIN1端口设为正转控制，DIN2端口设为反转控制。

    电路接线如图3-10所示，MM440变频器的“1”、“2”输出端为用户的给定单元提供了一个高精度的+10V直流稳压电源。转速调节电位器RP1串接在电路中，调节RP1时，输入端口AIN1+给定模拟输入电压改变，变频器的输出量紧紧跟踪给定量的变化，平滑无级地调节电机转速的大小。

   (2)参数设置

    ①检查电路接线正确后，合上主电源开关QS。

    ②恢复变频器工厂默认值：设定P0010=30和P0970=1，按下P键，开始复位，复位过程大约为3min，这样就保证了变频器的参数恢复到工厂默认值。

    ③设置模拟信号操作控制参数。模拟信号操作控制参数如表3-7所示。

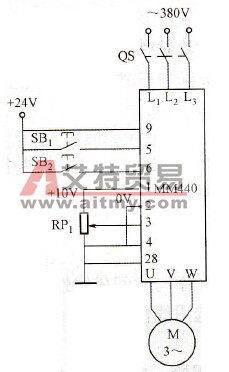

    图3-10    模拟信号操作控制

    表3-7    模拟信号操作控制参数

    ④操作控制。

    a．电机正转。按下电机正转自锁按钮SB1，数字输入端口DIN1为“ON”，电机正转运行，转速由外接电位器RP1来控制，模拟电压信号从0～+10V变化，对应变频器的频率从0～50Hz变化，对应电机的转速从0～2800r/min变化。

    b．当放开自锁按钮SB1时，电机停止。

    c．电机反转。按下电机反转自锁按钮SB2，数字输入端口DIN2为“ON”，电机反转运行，与电机正转相同，反转转速的大小仍由外接电位器RP1来调节。

    d．当放开自锁按钮SB2时，电机停止。
