变频器瞬停再启动运行

    该功能的作用是在发生瞬时停电又复电时，使变频器仍然能够根据原定的工作条件自动进入运行状态，从而避免进行复位、再启动等烦琐操作，保证整个系统的连续运行。

    该功能的具体实现是在发生瞬时停电时，利用变频器的自动跟踪功能，使变频器的输出频率能够自动跟踪与电机实际转速相对应的频率，然后再升速，返回至预先给定的速度。通常当瞬时停电时间在2s以内时，可以使用变频器的这个功能。

   P1200参数说明如下。

    0：禁止捕捉再启动功能；

    1：捕捉再启动功能总是有效，从频率设定值的方向开始搜索电机的实际速度；

    2：捕捉再启动功能在上电、故障、OFF2命令时激活，从频率设定值的方向开始搜索电机；

    3：实际速度捕捉再启动功能在故障、OFF2命令时激活，从频率设定值的方向开始搜索电机的实际速度；

    4：捕捉再启动功能总是有效，只在频率设定值的方向搜索电机的实际速度；

    5：捕捉再启动功能在上电、故障、OFF2命令时激活，只在频率设定值的方向搜索电机的实际速度；

    6：捕捉再启动功能在故障、OFF2命令时激活，只在频率设定值的方向搜索电机的实际速度。

    说明：

    这一功能对于驱动带有大惯量负载的电机来说是特别有用的。

    设定值1～3-在两个方向上搜寻电机的实际速度。

    设定值4～6-只在设定值的方向上搜寻电机的实际速度。

   P1203参数说明如下。

    设定一个搜索速率，变频器在捕捉再启动期间按照这一速率改变其输出频率，使它与正在自转的电机同步。速率数值的大小将影响搜索电机频率所需的时间。

    搜索时间是指，对最大频率加上两倍的滑差频率到0Hz的全部频率进行搜索所要经过的时间。P1203=100%时，搜索速率是每毫秒改变的频率，等于额定滑差频率的2%。P1203=200%时，频率改变的速率为每毫秒1%额定滑差频率。

    下面通过练习掌握变频器瞬停再启动运行的控制方法和基本参数设置。

    1．按图接线

    按图3-12所示电路进行接线。

图3-12 由外控数字输入端子控制点动线路

    2．参数设置

    参数设置见表3-15。

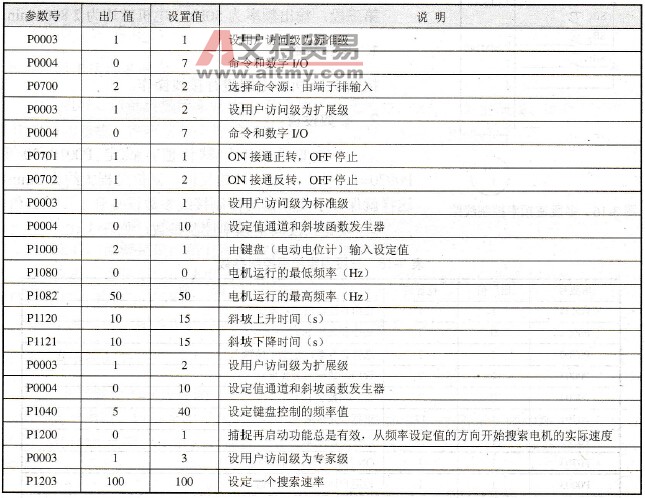

    表3-15    参数设置

    3．操作

    正/反转启动按钮为自锁按钮，按下其中任意之一，使电机启动运转。当达到最高转速后，断掉变频器电源，2s内再次给变频器上电，此时按钮仍为闭合状态，并观察电机将由惯性运行速度按照斜坡函数发生器设定提升为最高转速。
