变频器最大频率、最大给定频率与上限频率的区

    最大频率fmax和最大给定频率fxm，都与最大给定信号Xmax相对应，但最大频率fmax通常是根据基准情况决定的，而最大给定频率fxm常常是根据实际情况进行修正的结果。

    当fxm<fmax时，变频器能够输出的最大频率由fxm决定，fxm与Xmax对应；

    当fxm>fmax时，变频器能够输出的最大频率由fmax决定。

    上限频率fH是根据生产需要预置的最大运行频率，它并不和某个确定的给定信号X相对应。

    当fH<fmax时，变频器能够输出的最大频率由fH决定，fH并不与Xmax对应；

    当fH>fmax时，变频器能够输出的最大频率由fmax决定。

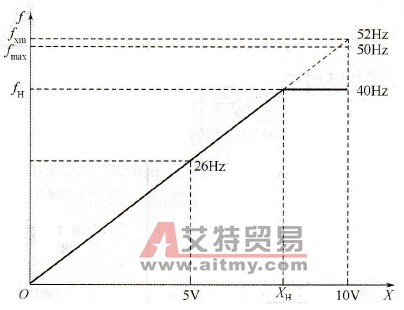

    如图3-8所示，假设给定信号为0~10V的电压信号，最大频率fmax=50Hz，最大给定频率fxm=52Hz，上限频率fH=40Hz，则：

    ①频率给定线的起点为(0，0)，终点为(10，52)。

    ②在频率较小(<40Hz)的情况下，频率fx与给定信号X之间的对应关系由频率给定线决定。如X=5V，则fx=26Hz。

    ③变频器实际输出的最大频率为40Hz。在这里，与上限频率(40Hz)对应的给定信号XH为多大并不重要。

    图3-8    最大频率，最大给定频率与上限频率
