变频器由BOP控制电机正/反转运行

(1)按图接线

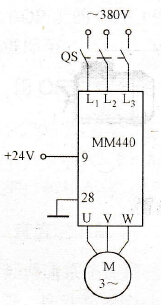

按图3-15所示电路进行接线。

图3-15 通过BOP控制电机点动运行

(2)设置参数

设置电机正向、反向运行面板基本操作控制参数，见表3-13。

表3-13 电机正向、反向运行面板基本操作控制参数

(3)操作控制

①在变频器的前操作面板上按下运行键“I”，于是变频器将驱动电机升速，并运行在由P1040所设定的50Hz频率对应的2800r/min的转速上。

②如果需要，则电机的转速（运行频率）及转向可直接通过按前操作面板上的增加键及减少键来改变。

③如果需要，用户可根据情况改变所设置的最大运行频率P1082的设置值。

④在变频器的前操作面板上按停止键“O”，则变频器将驱动电机降速至零。
