变频器由外控数字输入端子控制电机点动运行

(1)按图接线

按图3-12所示电路进行接线。

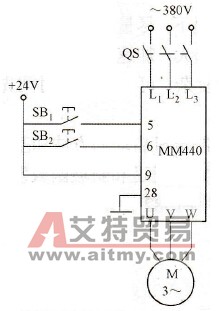

图3-12 由外控数字输入端子控制点动线路

(2)参数设置

参数设置见表3-12。

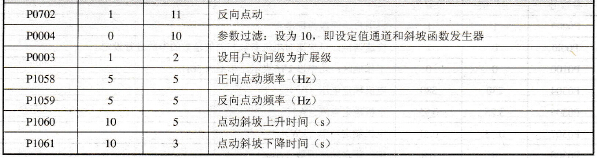

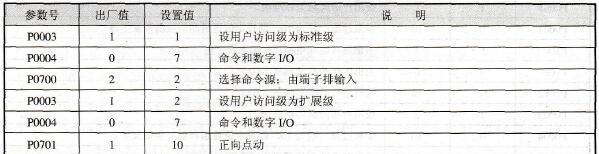

表3-12 参数设置

(3)操作控制

①电机正向点动运行，按下SB1按钮，变频器数字输入端子DIN1为“ON”，电机按照P1058所设的正向点动频率和P1060、P1061所设的点动斜坡上升、下降时间正向点动运行。

②电机反向点动运行，按下SB2按钮，变频器数字输入端子DIN2为“ON”，电机按照P1059所设的正向点动频率和P1060、P1061所设的点动斜坡上升、下降时间反向点动运行。
