变频器通过BOP控制电机点动运行

(1)按图接线

按图3-15所示电路进行接线。

(2)参数设置

①设置电机参数。为了使电机与变频器相匹配，需要设置电机的相关参数。电机选用型号为YS-7112，具体参数设置见表3-10。电机参数设置完成后，设P0010=0，变频器当前处于准备状态，可正常运行。

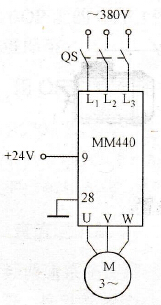

图3-15 通过BOP控制电机点动运行

表3-10 电机参数设置

②设置BOP面板基本参数，见表3-11。

表3-11 设置BOP面板基本参数

③操作控制。在变频器的前操作面板上按下点动键“jog”，于是变频器将驱动电机点动运行。
