交-直-交变频器的限流电路

来源:艾特贸易2017-06-05

简介变频器在接入电源之前,滤波电容 CF 上的直流电压 UD=0 。因此,当变频器刚接入电源的瞬间,电源进线之间,犹如被短路了一般,使电源电压瞬间下降而形成干扰。与此同时,将有一个

    变频器在接入电源之前,滤波电容CF上的直流电压UD=0。因此,当变频器刚接入电源的瞬间,电源进线之间,犹如被短路了一般,使电源电压瞬间下降而形成干扰。与此同时,将有一个很大的冲击电流iC经整流桥流向滤波电容,如图1-36a所示,使整流桥可能因此而受到损害。

    我们通过对高、低压整流滤波电路进行比较来说明。

    1.接通电源时的共同特点

    当变频器刚接通电源(接触器KM1动作)时,滤波电容器上的电压为0V。所以,在刚接通电源的瞬间,必将:

限流电阻的作用

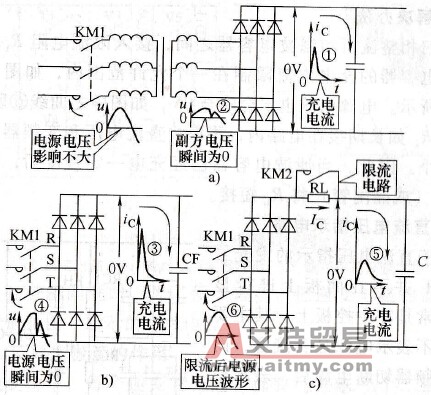

    1-36    限流电阻的作用

   a)低压电路b)高压无限流电阻c)高压有限流电阻

   (1)产生很大的冲击电流:

   (2)使电源电压瞬间下降为0V

    这两个特点,高、低压整流滤波电路都是相同的。

    2.高、低压电路的不同点

    在低压整流、滤波电路中:

   (1)变压器的副方绕组,能够把合闸时的冲击电流限制在允许范围内,如图1-36a中之曲线①所示。

   (2)变压器的副方电压虽然瞬间降为0V,如图中之曲线②所示,但原方电压所受影响不大。

    但在变频器的整流、滤波电路中,因为没有变压器的阻隔,所以:

   (1)合闸时的冲击电流很大,如图b中之曲线③所示,该冲击电流足以损坏整流管。

   (2)电网电压瞬间降为0V,如图中之曲线④所示,这将对其他设备的正常运行形成干扰。

    3.解决办法

    在三相整流桥和滤波电容器之间,接入限流电阻RL,非但把滤波电容器的充电电流限制在一个允许范围内,如图c中之曲线⑤所示。电源电压也不会降至0V,如图中之曲线⑥所示。

    RL如长期接在电路内,将影响直流电压和变频器输出电压的大小。因此,当滤波电容器已经充电一定程度后,由接触器KM2(或晶闸管)将RL短接。
