变频器双极性调制的死区

    如上述，变频器在进行脉宽调制时，一般都采用双极性调制的方式。双极性调制在实施过程中，同一桥臂的两个IGBT管是不断地交替导通的。每一个IGBT管从截止状态到饱和导通状态，又从饱和导通状态到截止状态，都需要时间：从截止到饱和导通所需时间，称为开通时间，从饱和导通到截止所需时间称为关断时间，如图1-50a所示。

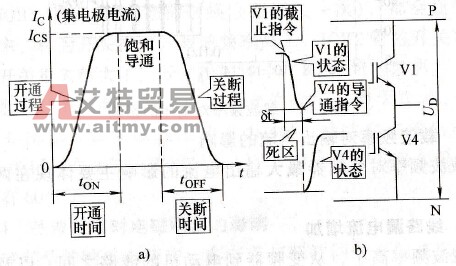

    图1-50    逆变管的交替导通

   a)开通与关断过程b）交替导通的特点

    在交替导通过程中，如果原来导通的IGBT管尚未完全截止，而另一个IGBT管开始导通，则必将造成两个IGBT管同时导通的直通现象。

    为了防止直通，在一个IGBT管的截止指令和另一个IGBT管的导通指令之间，必须留有死区，死区的时间必须大于IGBT管的关断时间，如图b所示。
