交-直-交变频器的滤波与均压电路

    三相全波整流后的电压波形脉动较大，需要进行滤波。由于受到电解电容的电容量和耐压能力的限制，滤波电路通常由若干个电容器并联成一组，又由两个电容器组串联而成，如图1-35中的CF1和CF2所示。因为电解电容器的电容量有较大的离散性，故电容器组CF1和CF2的电容量常不能完全相等，这将导致它们承受的电压UC1和UC2不相等，承受电压较高的电容器组将容易损坏。

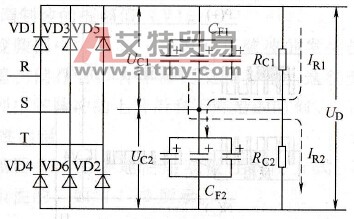

    图1-35    整流与滤波电路

    为了使UC1和UC2相等，在CF1和CF2旁各并联一个阻值相等的均压电阻RC1和RC2，如图所示。均压原理如下：

    假设CF1<CF2，则UC1>UC2。这时，CF2上的充电电流IR1必将大于CF1上的充电电流IR2，这样，CF2上的电压UC2有所上升，而CF1上的电压UC1则有所下降，从而缩小了UC1和UC2的差异，使之趋向于均衡。
