交-直-交变频器的全波整流电路
来源：艾特贸易2017-06-05
简介整流和滤波电路的任务是把电源的三相（或单相）交变电压变换成平稳的直流电压。由于整流后的直流电压较高，且不允许再降低，因此，在电路结构上具有特殊性。 在 SPWM 变频器中，
整流和滤波电路的任务是把电源的三相（或单相）交变电压变换成平稳的直流电压。由于整流后的直流电压较高，且不允许再降低，因此，在电路结构上具有特殊性。
在SPWM变频器中，大多采用桥式全波整流电路。在中、小容量的变频器中，整流器件采用不可控的整流二极管或二极管模块，如图1-35中的VD1~VD6所示。

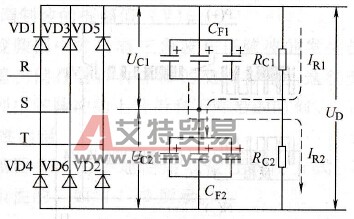

图1-35 整流与滤波电路
