变频器制动单元的基本原理

来源:艾特贸易2017-06-05

简介1 .制动单元的作用(见图 2-45 ): UDUDH → BV 导通; UDUDH → BV 截止。 式中 UD- 直流主电路的电压 (V) ; UDH- 直流电压的上限值 (V) ; BV- 制动单元。 图 2-45 制动单元的构成 2 .制动单元

    1.制动单元的作用(见图2-45):

   UD>UDHBV导通;

   UD<UDHBV截止。

式中  UD-直流主电路的电压(V)

   UDH-直流电压的上限值(V)

   BV-制动单元。

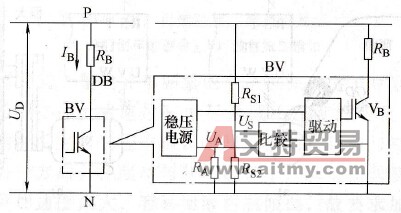

制动单元的构成

    2-45    制动单元的构成

    2.制动单元的框图和原理

   UA是与电压上限值UDH(700V)对应的基准电压;

   Us是采样电压。实际是直流电压UD的分压,其大小与UD成正比。将USUA通过比较器进行比较后工作如下:

   UD>UDHUS>UA→比较器输出为“+”→驱动电路输出为“+”→BV导通;

   UD <UDHUS<UA→比较器输出为“-”→驱动电路输出为“-”→BV截止。
