交-交变频器简介

    单相交-交变频器的原理框图如图1-1(a)所示。它只用一个变换环节就可以把恒压恒频( CVCF)的交流电源转换为变压变频(VVVF)电源。因此，称为直接变频器，或称为交-交变频器。

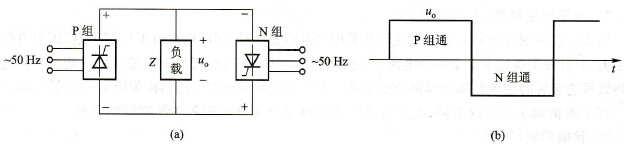

    图1-1    单相交-交变频器电路及输出电压波形

   (a)电路图；(b)输出电压波形

    电路由P（正）组和N（负）组反并联的晶闸管变流电路构成，两组变流电路接在同一交流电源上，Z为负载。两组变流器都是相控电路，P组工作时，负载电流自上而下，设为正向；N组工作时，负载电流自下而上，为负向。让两组变流器按一定的频率交替工作，负载就得到该频率的交流电，如图1-1(b)所示。改变两组变流器的切换频率，就可以改变输出到负载上的交流电压频率，改变交流电路工作时的控制角α，就可以改变交流输出电压的幅值。

    对于三相负载，其他两相也各用一套反并联的可逆电路，输出平均电压相位依次相差120°。这样，如果每个整流电路都用桥式，共需36个晶闸管。因此，交-交变频器虽然在结构上只有一个变换环节，但所用的器件多，总设备投资大。另外，交-交变频器的最大输出频率为30 Hz，其应用受到限制。
