变频器中晶闸管的过电流保护

    晶闸管承受过电流和过电压的能力较差，短时间的过电流和过电压就会使器件损坏，因此，保护就成为提高电力电子装置运行可靠性必不可少的环节。

    造成晶闸管过电流的重要原因是：电网电压波动太大、电动机轴上拖动的负载超过允许值、电路中管子误导通以及管子击穿短路等。

    由于晶闸管承受过电流能力比一般电气元件差得多，故必须在极短时间内把电源断开或把电流值降下来。常见的保护有以下几种：

   1)快速熔断器保护。熔断器是最简单有效的过电流保护器件。由于晶闸管热容量小、过电流能力差，所以专门为保护大功率电力电子器件而制造了快速熔断器。它与普通熔断器相比，具有快速熔断的特性，在通常的短路过电流时，熔断时间小于20 ms，可保证在晶闸管损坏之前，快速熔断器切断短路故障。

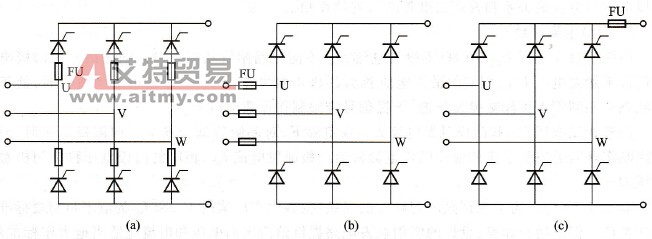

    图3-6所示为快速熔断器的接法。

    图3-6    快速熔断器的接法

   (a)桥臂串快速熔断器；(b)交流侧接快速熔断器；(c)直流侧接快速熔断器

   2)过电流继电器保护。过电流继电器可安装在交流侧或直流侧。

   3)限流与脉冲移相保护。
