变频器上限频率和下限频率

    (1)上、下限频率的确定。上限频率和下限频率是根据生产工艺的要求设定的。以某搅拌机为例，生产工艺要求：

    最高搅拌速度nLH≤600r/min；

    最低搅拌速度nL≥150r/min。

    如图2-27a所示。

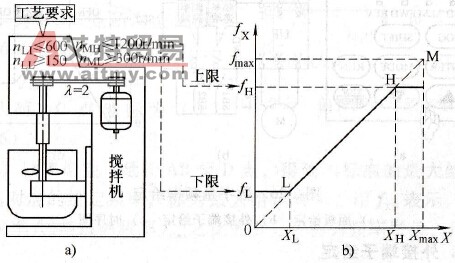

    图2-27    上限频率与下限频率

   a)搅拌机的工艺要求b）上、下限频率

    如传动机构的传动比A =2，则电动机的最高转速和最低转速分别是：

   nMH≤1200r/min，对应的工作频率便是上限频率fH；

   nML≥300 r/min，对应的工作频率便是下限频率fL。

    如图2-26b所示。

   (2)上限频率和最高频率的关系

    1)上限频率不能超过最高频率：

   fH≤fmax

    如果用户希望增大上限频率，则首先应将最高频率预置得更高一些。

   2)当上限频率小于最高频率(fH<fmax)时，上限频率优先于最高频率，变频器的实际最大输出频率为上限频率。这是因为，变频调速系统是为生产工艺服务的。所以，生产工艺的要求具有最高优先权。

   3)部分变频器中，上限频率与最高频率并未分开，两者是合二为一的。

   (3)下限频率与起始频率

   1)电动机起动时，变频器的输出频率从0Hz开始上升；停机时，变频器的输出频率也能下降至0Hz。

   2)在运行过程中调节变频器的输出频率时，最低的工作频率为下限频率。
