变频器任意频率给定线

    根据控制系统的具休情况，控制没备实际提供的给定信号范围不一定符合变频器的标准给定信号。变频器的输出频率也不一定是0～50Hz。就是说，根据控制系统的具体情况，频率给定线应该是可以任意调整的。举例说明如下：

    某控制系统的给定信号为2~8V，要求变频器输出的对应频率为0~ 50Hz，其频率给定线如图2-24b中之曲线②（曲线①是标准频率给定线）。

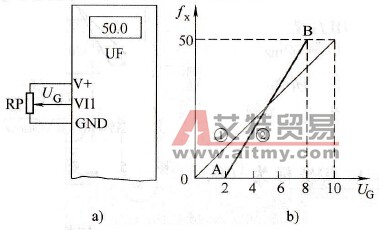

    图2-24    任意频率给定

   a)频率给定方式b）频率给定线

    任意频率给定线的预置方法有两种，介绍如下：

   (1)直接坐标法。即直接预置起点的坐标和终点的坐标。

   1)起点坐标。横坐标是给定信号的最小值UGmin=2V；纵坐标是与最小给定信号对应的给定频率fmin=0Hz。

    如图b中之A点，坐标为(2，0)。

   2)终点坐标。横坐标是给定信号的最大值UGmax=8V；纵坐标是与最大给定信号对应的给定频率，fmax=50Hz。

    如图2-23b中之B点，坐标为(8，50)。

    以康沃CVF-G2系列变频器为例，其相关功能见表2-2。

    表2-2    变频器的功能设置

   (2)偏置频率和频率增益法

   1)偏置频率。延长BA至C点，得到当给定信号UG=0V时所对应的给定频率称为偏置频率，用fBI表示，如图2-25所示。

    图2-25    偏置频率和频率增益

    本例中，C点所对应的频率-16.6Hz即为偏置频率fBI：

   fBI=-16. 6Hz

    从而，C点坐标为(0，-16.6)。

   2)频率增益。延长AB至D点，得到与标准的最大给定信号UGM对应的给定频率，称为最大给定频率，用fXM表示。最大给定频率fXM与最高频率fmax之比的百分数称为频率增益，用G%表示：

   (2-8)

式中  G%-频率增益；

   fXM-最大给定频率(Hz)；

   fmax-最高频率(Hz)。

    当G%>100%时，fXM>fmax这时的fXM为假想值，其中，fXM>fmax的部分，变频器的实际输出频率等于fmax。

    所以，D点的坐标是( UGM，fXM)。

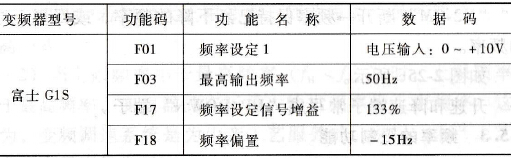

    以富士G1S系列变频器为例，其相关功能见表2-3。

    表2-3    变频器的功能设置
