变频器中晶闸管的阳极伏安特性

    晶闸管的阳极与阴极间的电压和阳极电流之间的关系，称为阳极伏安特性。其伏安特性曲线如图3-5所示。

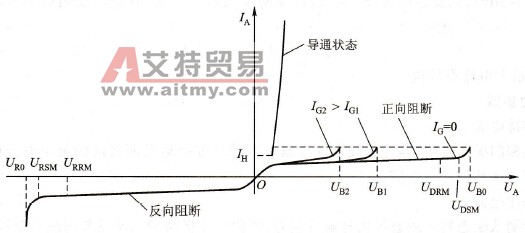

    图3-5    晶闸管的阳极伏安特性

    图3-5中第Ⅰ象限为正向特性，当IG=0时，如果在晶闸管两端所加正向电压UA未增到正向转折电压UB0，器件都处于正向阻断状态，只有很小的正向漏电流。当UA增到UB0时，则漏电流急剧增大，器件导通，正向电压降低，其特性和二极管的正向伏安特性相仿。通常不允许采用这种方法使晶闸管硬导通，因为这样多次会造成晶闸管损坏。一般采用对晶闸管的门极加足够大的触发电流的方式使其导通，门极触发电流越大，正向转折电压越低。晶闸管的反向伏安特性曲线如图3-5中第Ⅲ象限所示，可见与整流二极管的反向伏安特性相似。处于反向阻断状态时，只有很小的反向漏电流，当反向电压超过反向击穿电压UR0后，反向漏电流急剧增大，造成晶闸管反向击穿而损坏。
