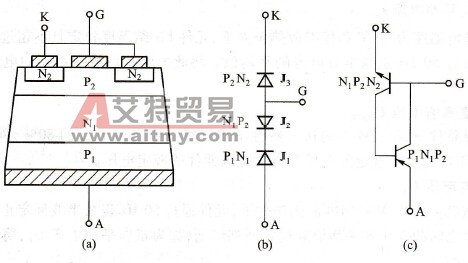

简介晶闸管是四层 (P1N1P2N2) 三端(阳极 A 、阴极 K 、门极 G )器件,其内部结构和等效电路如图 3-3 所示。 图 3-3 晶闸管内部结构和等效电路 (a) 芯片内部结构; (b) 与 3 个 PN 结等效; (c) 与

    晶闸管是四层(P1N1P2N2)三端(阳极A、阴极K、门极G)器件,其内部结构和等效电路如图3-3所示。

晶闸管内部结构和等效电路

    3-3    晶闸管内部结构和等效电路

   (a)芯片内部结构;(b)3PN结等效;(c)与互补三极管等效

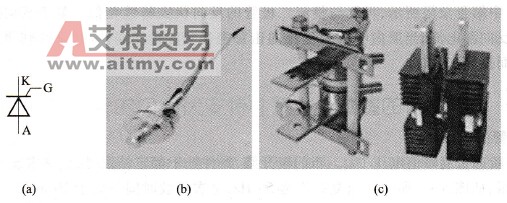

    晶闸管的图形符号如图3-4(a)所示,外形如图3-4(b)和图3-4(c)所示。晶闸管的外形有螺栓式和平板式。螺栓式的额定电流一般为10 A以上至200 A以下;平板式多为200 A以上。晶闸管工作时,由于器件损耗而产生热量,需要通过散热器降低管芯温度。

晶闸管的符号及外形

    3-4    晶闸管的符号及外形

   (a)晶闸管的符号;(b)螺栓式晶闸管的外形;(c)带有散热器平板式晶闸管的外形
